Semi-Auto 2K AB Adhesive 50ml Cartridge Filling & Capping Machine | 1:1 Ratio | Pressure Tank Feed
آلة تعبئة وتغطية ثنائية المكونات من نوع AB
- طراز الآلة:WEFILL-CAR-AB-F001
- نسب حجم السائل المطبقة:1:1
- حجم التعبئة المناسب:50 مل
- سرعة التعبئة:480-900pcs/hour(50ml,1:1)
- جهد الجهاز:220 فولت/طور واحد/50 هرتز أو جهد كهربائي مخصص لبلدك
- ضغط الهواء اللازم لتشغيل الآلة:0.4–0.7 ميجا باسكال
- خزان ضغط فراغي:30 لتر (ستانلس ستيل 304)
- اللزوجة المناسبة:من 1 إلى 5000 سنتي بواز، سائل منخفض اللزوجة
- دقة التوزيع:±1%

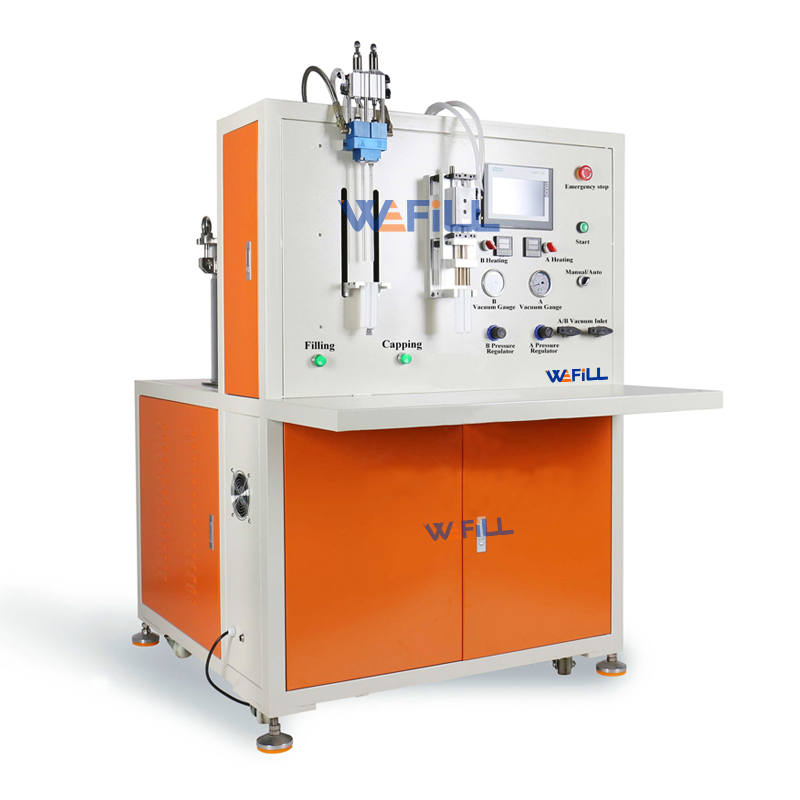

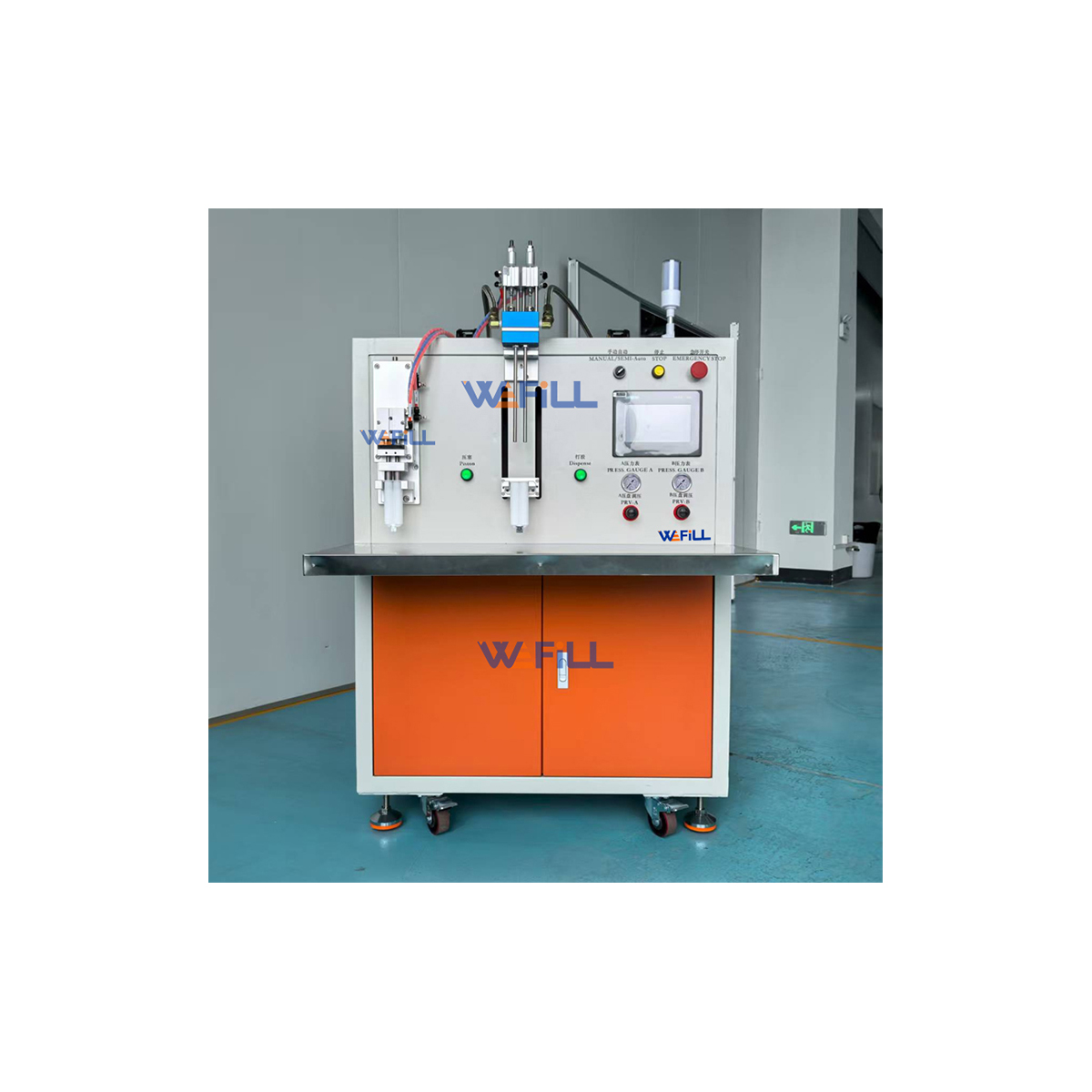

WEFILL-CAR-AB-F001 Semi-Automatic 50ML 1:1 2K Cartridge AB Adhesive Filling & Capping Machine
للمواد اللاصقة ثنائية المكونات منخفضة اللزوجة
AB adhesive filling machine Description
الآلة تعبئة وتغطية شبه أوتوماتيكية من نوع WEFILL-CAR-AB-F001تم تطويره خصيصاً للتعبئة والتغليف الدقيقين لـمواد لاصقة ثنائية المكونات منخفضة اللزوجةتشمل هذه المواد راتنجات الإيبوكسي، والبولي يوريثان، والمواد اللاصقة الأكريليكية، والمواد اللاصقة من شركة 3M، وغراء AB، والمواد اللاصقة لألواح الحجر. صُممت هذه الآلة خصيصًا لإنتاج خراطيش المواد اللاصقة الصناعية، وتوفر تحكمًا دقيقًا في نسبة A/B، وأداء توزيع مستقر، ونتائج تغطية موثوقة.
مجهز بـخزانات مواد مستقلة من الفولاذ المقاوم للصدأ A/B 304بفضل مضخات القياس الدقيقة، ونظام نقل المواد الهوائي، وصمامات الحقن، وأجهزة تحديد موضع الخراطيش الأوتوماتيكية، تضمن الآلة تعبئة لاصقة سلسة ومتوازنة وخالية من الفقاعات. ويمكن ترقية خزانات المواد إلىالفولاذ المقاوم للصدأ 316للتطبيقات التي تتطلب مقاومة معززة للتآكل. تتيح أجهزة الإنذار الاختيارية لمستوى السائل العالي/المنخفض مراقبة مستويات المادة اللاصقة في الوقت الفعلي لضمان إنتاج مستمر ومستقر.
مع نطاق تعبئة قابل للتعديلمن 10 مل إلى 50 ملودقة القياس ±1%كما يمكن تخصيص أحجام التعبئة إلى 200 مل، 250 مل، 400 مل، 490 مل، 600 مل، 800 مل - 1500 مل، وما إلى ذلك.WEFILL-CAR-AB-F001توفر نسب لاصقة ثابتة مع تقليل هدر المواد إلى أدنى حد. تعتمد الآلة علىعملية تعبئة مسبقة بفتحة واسعة متبوعة بإغلاق تلقائيمما يضمن التعبئة الفعالة، والإغلاق الموثوق، وتحسين جودة الإنتاج.
التكاملنظام تحكم بشاشة لمس HMIيُتيح سهولة ضبط حجم التعبئة وسرعة التوزيع ومعايير التشغيل. عند التعبئةخراطيش سعة 10 مليمكن للآلة أن تحقق إنتاجية تصل إلى1200 خرطوشة في الساعة، مما يتطلب عاملاً واحداً فقط للإنتاج الفعال.
يتميز بهيكل مدمج، وتصميم معياري، وتشغيل بسيط، وصيانة سهلة،آلة تعبئة لاصقة ثنائية المكونات شبه أوتوماتيكية WEFILL-CAR-AB-F001يُعد حلاً مثالياً للمصنعين الذين يحتاجون إلى حل موثوقآلة تعبئة غراء AB، آلة تعبئة خراطيش لاصق الإيبوكسي، آلة توزيع اللاصق ثنائي المكونات، ونظام تعبئة وتغطية الخراطيش.
توفر شركة WEFILL TECH أيضًا آلات تعبئة لاصقة AB أوتوماتيكية بالكامل للخراطيش المزدوجة والمحاقن المزدوجة وتطبيقات المواد اللاصقة عالية اللزوجة، مع حلول مخصصة متاحة وفقًا لسعة الإنتاج ومتطلبات الميزانية.
Machine Parameter
هل تحتاج إلى تركيبة مخصصة؟ نوفر نسب خلط متغيرة (من 1:1 إلى 20:1)، وأحجامًا مخصصة (من 10 مل إلى 1500 مل)، وخيارات مقاومة للانفجار وفقًا لمعايير ATEX. تواصل معنا لإخبارنا بمتطلباتك.
| Parameter Category | Standard Configuration | Optional Customization |
| يكتب: | WEFILL-CAR-AB-F001 | |
| الجهد االكهربى: | 220 فولت/طور واحد/50 هرتز؛ | Customizable for voltages in various countries |
| قوة: | 2-3.5 كيلوواط؛ | - |
| ضغط الهواء التشغيلي: | 0.4-0.7 ميجا باسكال؛ | - |
| طريقة التغذية: | Vacuum pressure tanks feeding materials, Tank Capacities:30L, Tank Material can customized:SUS304； مناسب لتوريد المواد السائلة منخفضة اللزوجة؛ | Also can customized:5L/10L/20L/30L/50L/60L, Tank Material can customized:SUS316 |
| طريقة التحكم: | سيمنز PLC + HMI؛ | - |
| النسبة المطبقة: | 1:1 | 2:1-20:1 Customizable,Commonly used ratios are: 1:1; 2:1; 3:1; 4:1; 10:1; |
| الخراطيش المناسبة: | 50 مل | Can customized:10-1500ml, Like:12ml,24ml,75ml, 200ml, 250ml,400ml, 490ml,600ml, 1000ml,etc; |
| نطاق اللزوجة: | 5-5000cps,Low-viscosity Liquid adhesives | Expandable to higher viscosities (with optional pressure plate feeding) |
| دقة التعبئة: | ±1%; | - |
| سرعة التعبئة: | 480-900pcs/hour(50ml,1:1) | - |
| حجم الآلة: | الطول 1100 مم * العرض 1200 مم * الارتفاع 1600 مم، للإشارة فقط؛ | - |
| وزن الجهاز: | 350 كجم | - |
| هيكل الآلة | مزود بإطار فولاذي مطلي بسطح معدني وعجلات دوارة لسهولة الحركة أو التثبيت الآمن. | - |
مخطط انسيابي لعملية التعبئة
مبدأ العمل
| Step 1 — Material Loading: The operator loads Component A and Component B into separate stainless steel pressure tanks. |
| Step 2 — Pressure Feeding: Pneumatic pressure delivers both components from the storage tanks to the precision metering pump system. |
| Step 3 — Precision Metering: Servo-motor-driven metering pumps precisely control the flow rate during filling, maintaining a stable 1:1 mixing ratio throughout the process. |
| Step 4 — Cartridge Positioning & Clamping: The machine automatically positions and clamps the two-component (2K) adhesive cartridges. |
| Step 5 — Rear Filling: Adhesive is injected into the cartridges through a large-diameter rear feed port. This reverse filling method (fill first, cap later) ensures smooth material flow, reduces air bubbles, minimizes adhesive waste, and improves filling consistency. |
| Step 6 — Automatic Unloading: The rear-mounted automatic lifting and loading mechanism supports independent loading and unloading of 50ml 1:1 AB adhesive cartridges, reducing operator workload and improving production efficiency. |

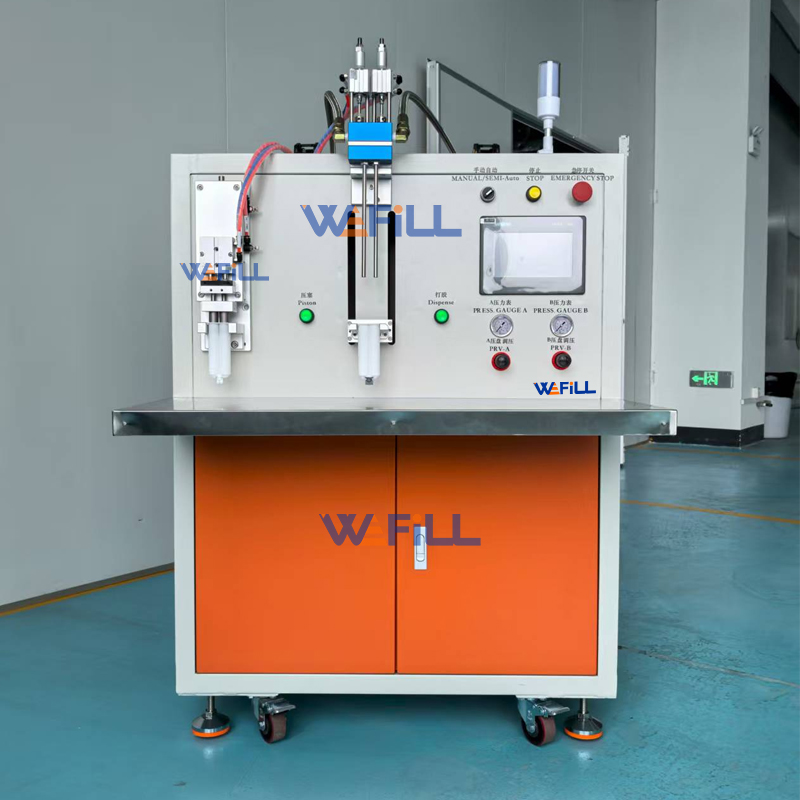

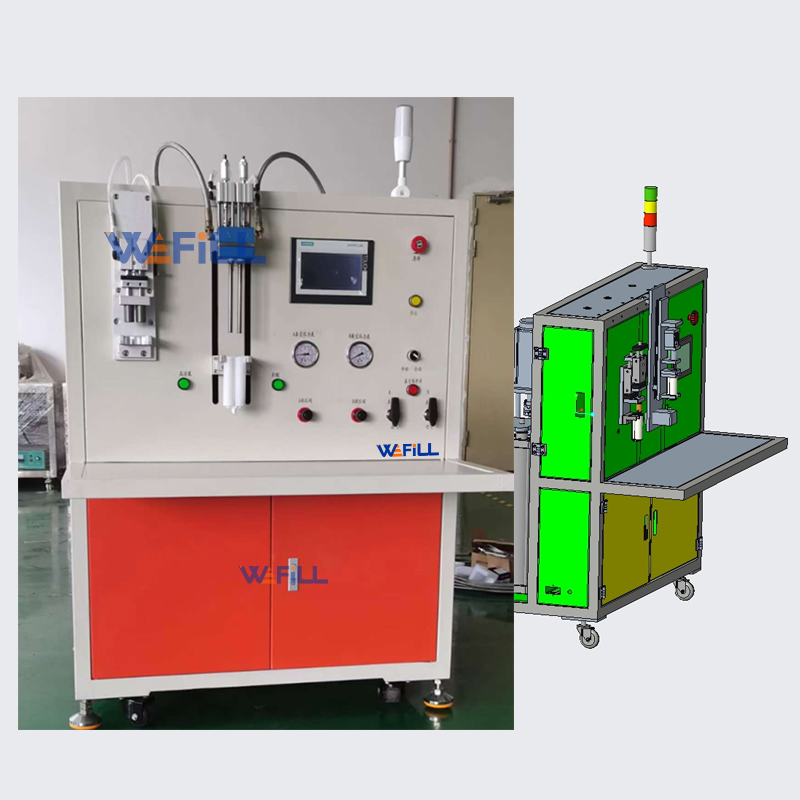

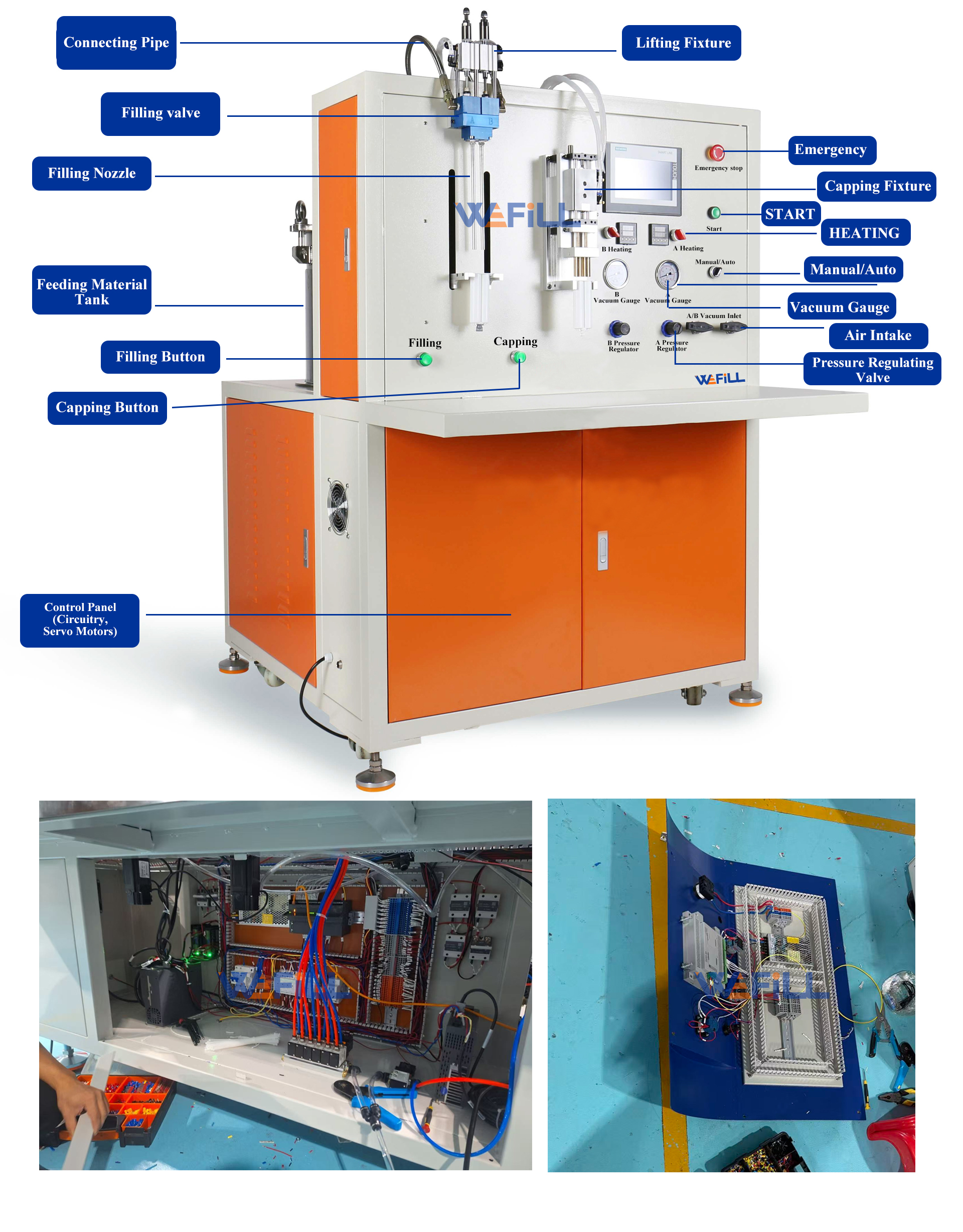

تكوين الواجهة الأمامية – نظام تحكم ذكي ونظام تعبئة دقيق

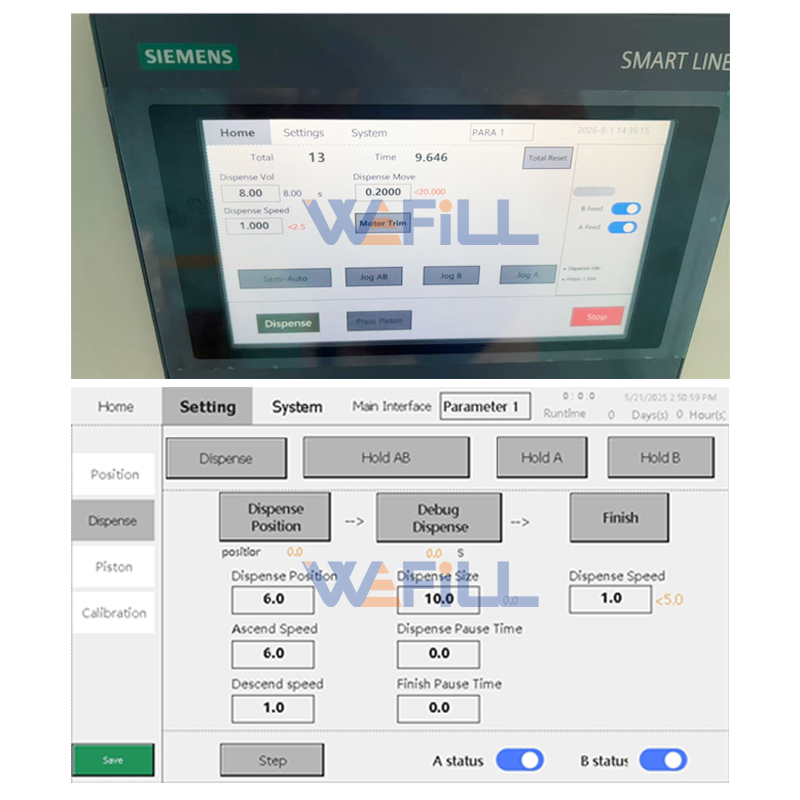

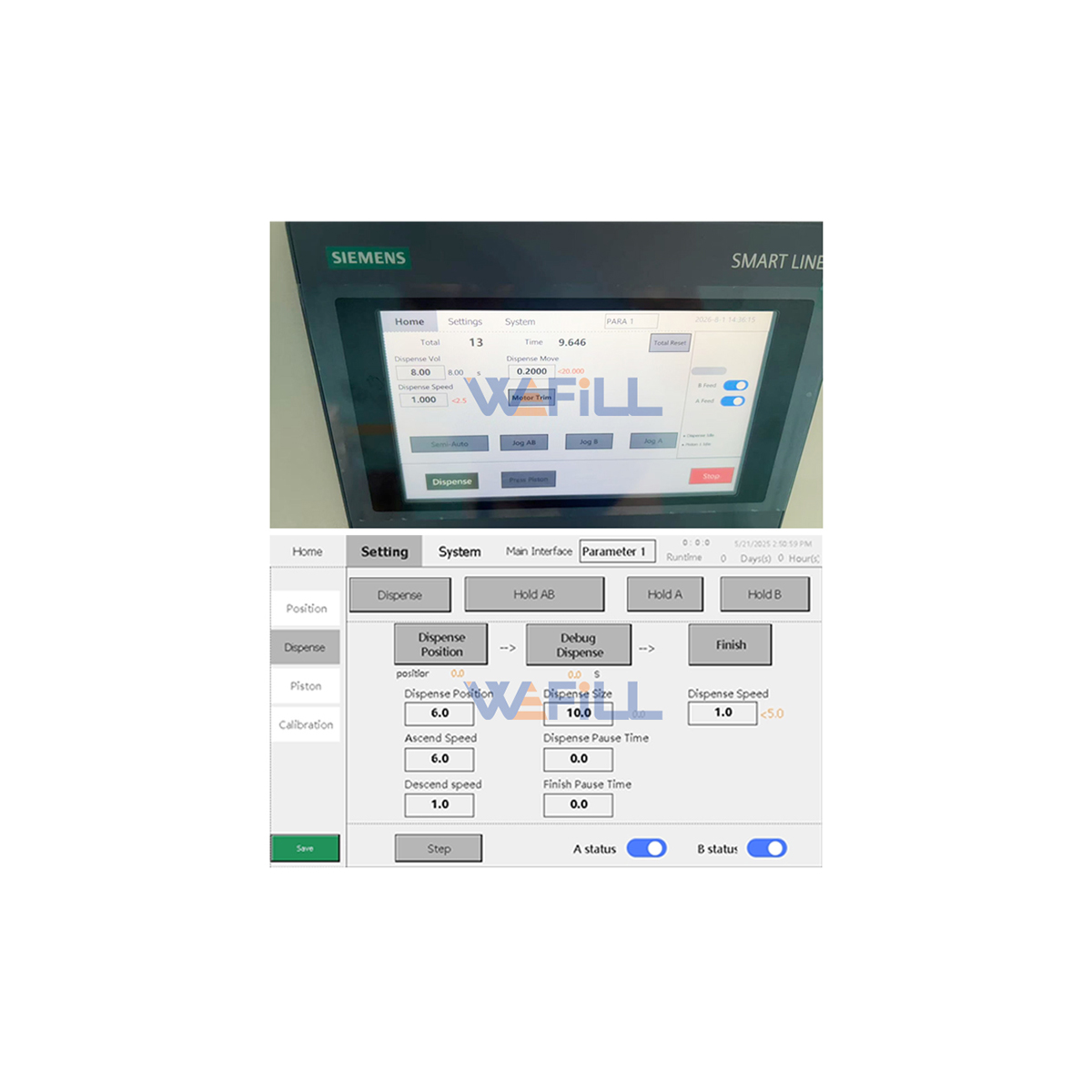

1. نظام تحكم سيمنز PLC وشاشة لمس HMI مقاس 7 بوصات
تم تجهيز الآلة بوحدة تحكم قابلة للبرمجة من نوع Siemens PLC ووحدات توسعة، مما يوفر تشغيلًا مستقرًا وموثوقًا.تتيح واجهة شاشة اللمس السعوية من سيمنز مقاس 7 بوصات للمشغلين إمكانية الضبط والتعديل بسهولة:
①نسبة خلط المادة اللاصقة AB ②حجم التعبئة③سرعة التوزيع④معلمات التعبئة⑤مراقبة حالة تشغيل الآلة

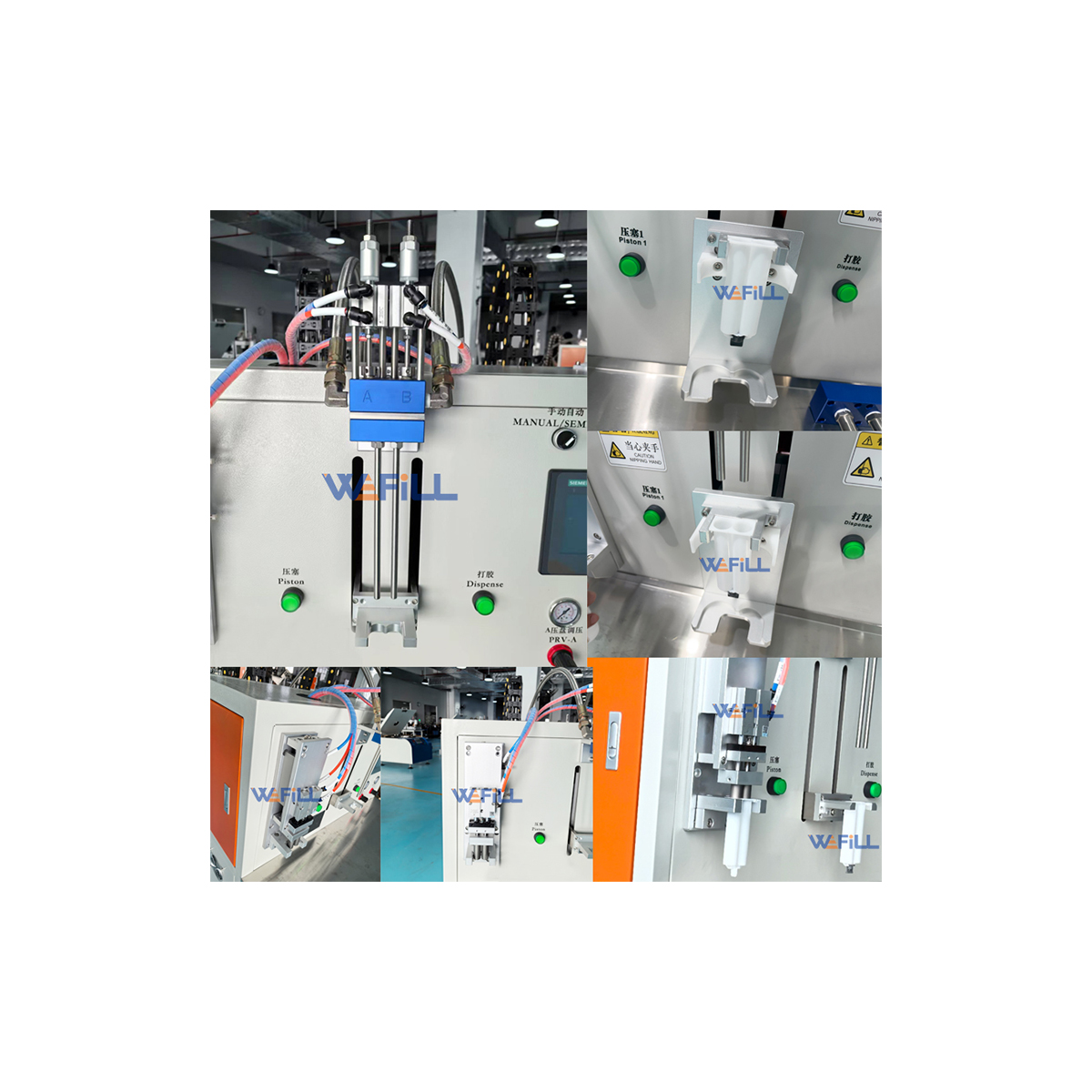

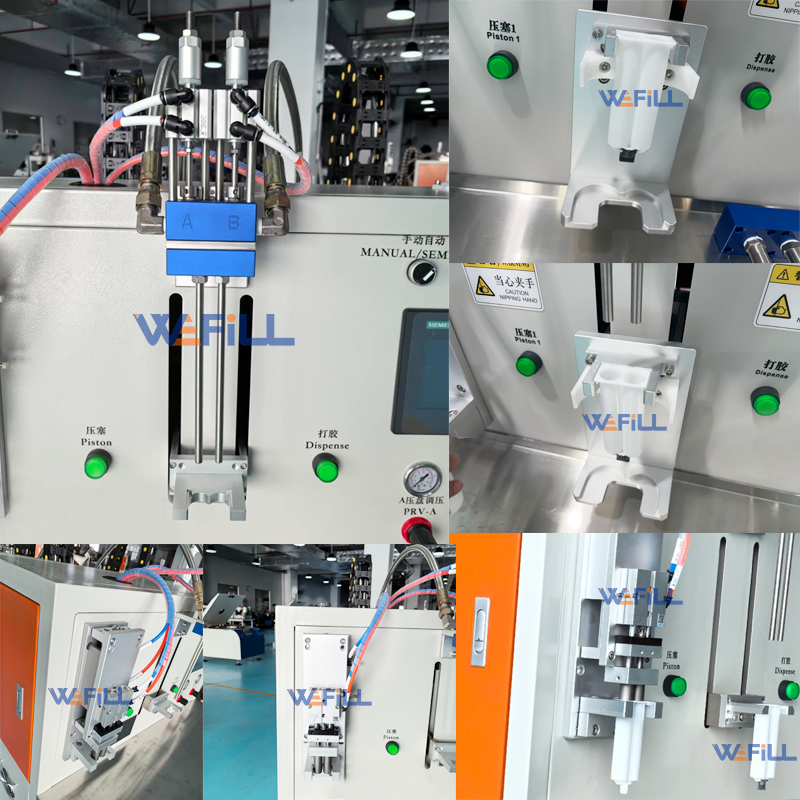

2. رأس توزيع دقيق ونظام تحكم سريع الاستجابة
تم تجهيز الآلة بصمامات لولبية عالية السرعة والدقة للتحكم
3. نظام مضخة قياس تعمل بمحرك سيرفو
مجهزة بمجموعتين من مضخات قياس التروس الدقيقة المقاومة للتآكل لنقل وقياس المواد اللاصقة السائلة بدقة.

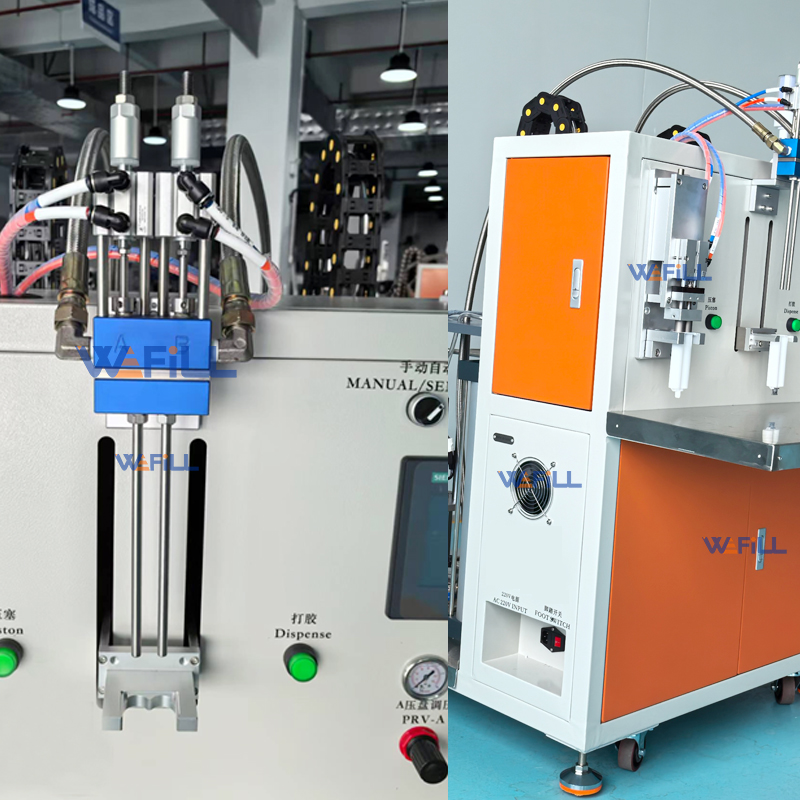

4. جهاز تحديد موضع الخرطوشة وتعبئتها
①أداة تثبيت خرطوشة سعة 50 مل بنسبة 1:1②جهاز ضغط مكبس 50 مل بنسبة 1:1
5. تكوين رأس التوزيع – نظام توزيع مزدوج المفعول مضاد للتنقيط
الآلة مزودة بـمجموعة واحدة من رؤوس التوزيع مزدوجة المفعول، مصممة خصيصاً للتحكم الدقيق في توزيع المواد اللاصقة ثنائية المكونات.
أرسل استفسارك الآن

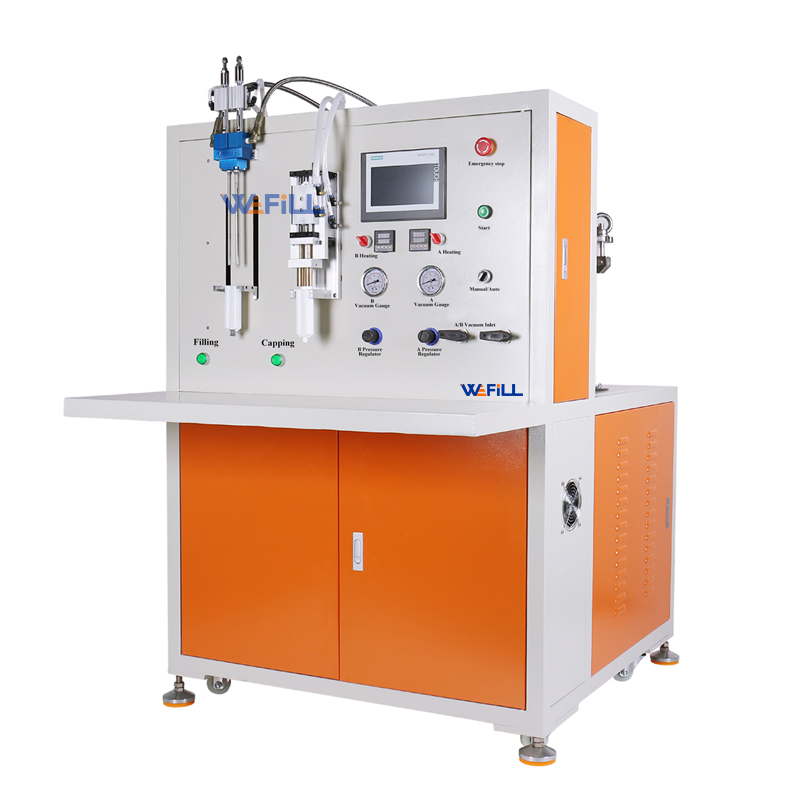

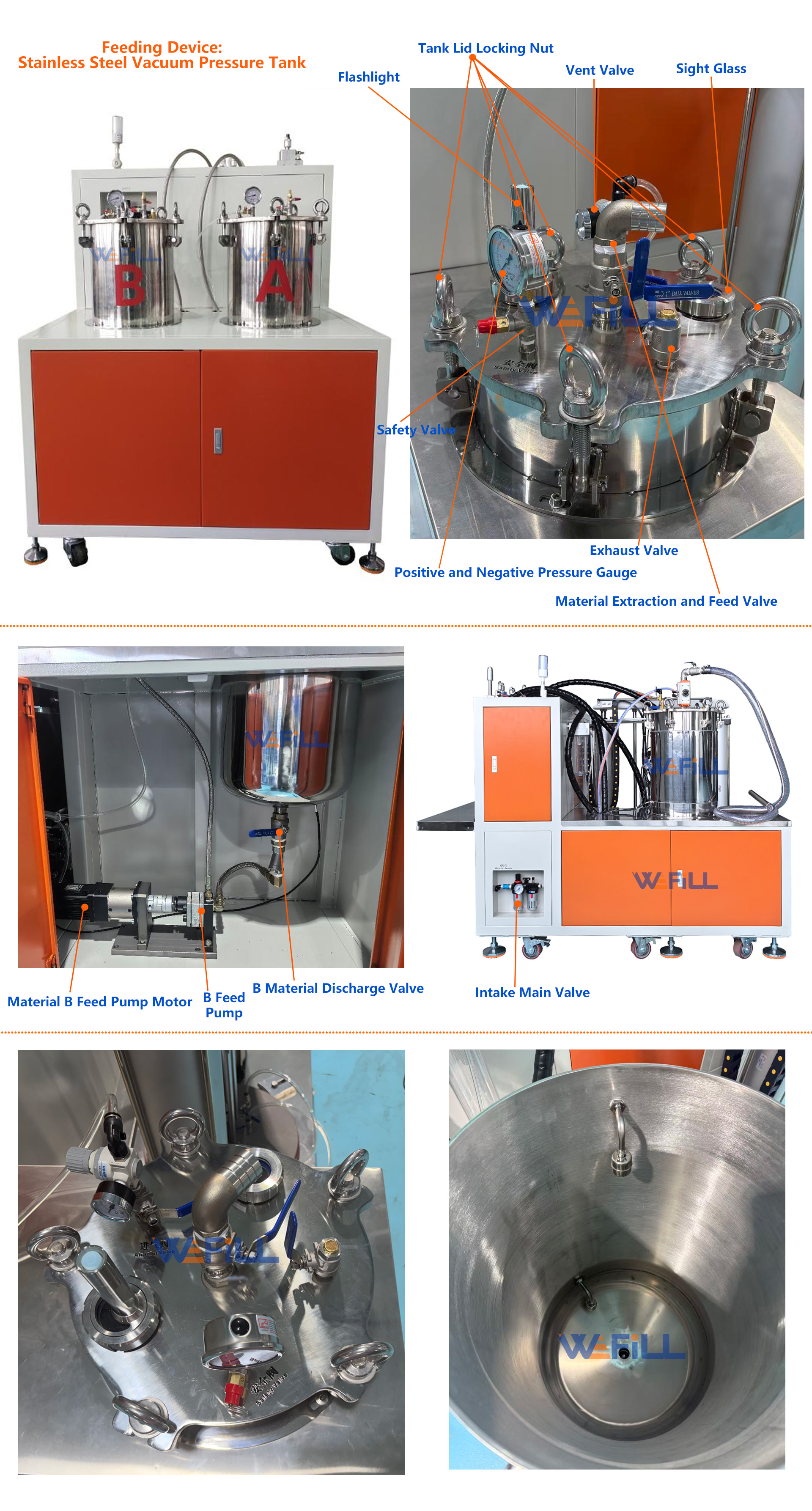

تكوين الجانب الخلفي
نظام إمداد المواد والأنظمة المساعدة

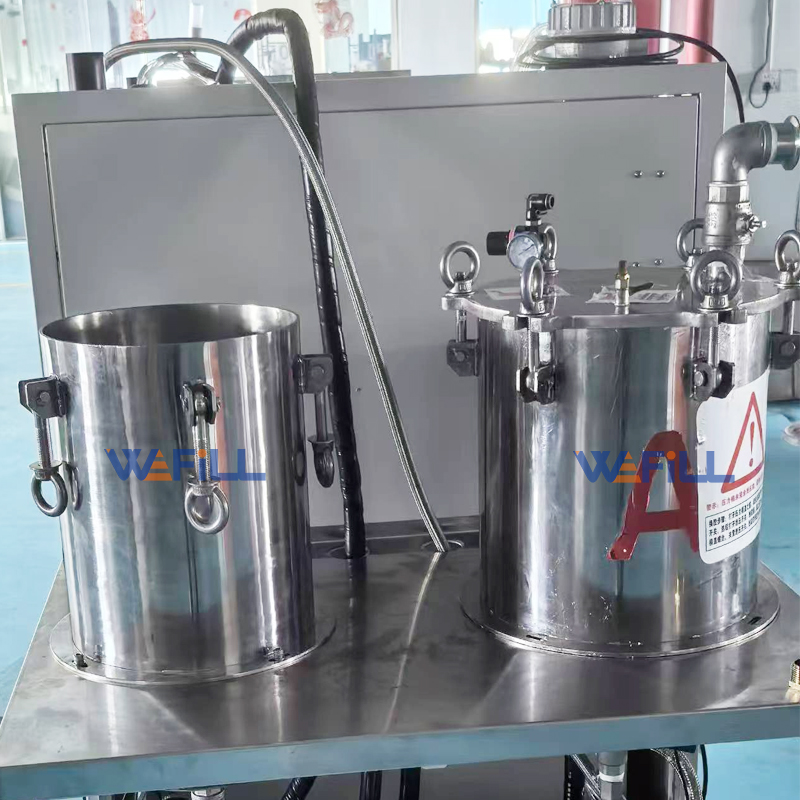

1. نظام خزان تخزين المواد أ/ب
الآلة مزودة بـمجموعتان من خزانات المواد المصنوعة من الفولاذ المقاوم للصدأ SUS304 سعة 5 لتراتلتخزين المواد اللاصقة المكونة من A و B بشكل منفصل.تخزين مستقل لمكونات A/B للحفاظ على استقرار المواد،مناسب لمختلف أنواع المواد اللاصقة السائلة والمواد الكيميائية.
2. خط أنابيب نقل المواد المقاوم للتآكل
يضمن تصميم خط الأنابيب المُطور نقلًا آمنًا ومستقرًا لمواد لاصقة مختلفة، بما في ذلك راتنج الإيبوكسي، والبولي يوريثان، والمواد اللاصقة الأكريليكية، وغيرها من المواد المكونة من عنصرين.
3. نظام إنذار مستوى المواد أ/ب
الآلة مزودة بـمجموعتان من أنظمة الإنذار للكشف عن مستويات المواد العالية والمنخفضة.وهذا يضمن أداء تعبئة مستمر ومستقر.
4. نظام تنظيم الضغط المستقل
تم تجهيز كل خزان مواد بنظام تحكم مستقل في الضغط، بما في ذلك:صمام تنظيم الضغط؛مقياس ضغط الفراغ؛صمام العادم؛صمام أمان؛ صمام تهوية.يسمح تصميم الضبط المستقل بالتحكم الدقيق في ضغط تغذية المكونين A و B، مما يضمن تدفقًا مستقرًا للمواد ودقة متسقة في نسبة الخلط.
5. نظام إزالة الغازات بالتفريغ
تم تجهيز الآلة بنظام تفريغ الغازات بالتفريغ لخزانات المواد A/B.يقوم نظام التفريغ بإزالة فقاعات الهواء المحتبسة من المواد اللاصقة قبل التعبئة.
6. وحدة ترشيح وتزييت الهواء المضغوط
يشتمل النظام الهوائي الخلفي على وحدة تحضير هواء متكاملة مع:ترشيح الهواء المضغوط؛فصل الرطوبة؛تزييت المكونات الهوائية.يضمن ذلك إمدادًا نظيفًا ومستقرًا بالهواء مع حماية المكونات الهوائية الداخلية وإطالة عمر خدمة الآلة.

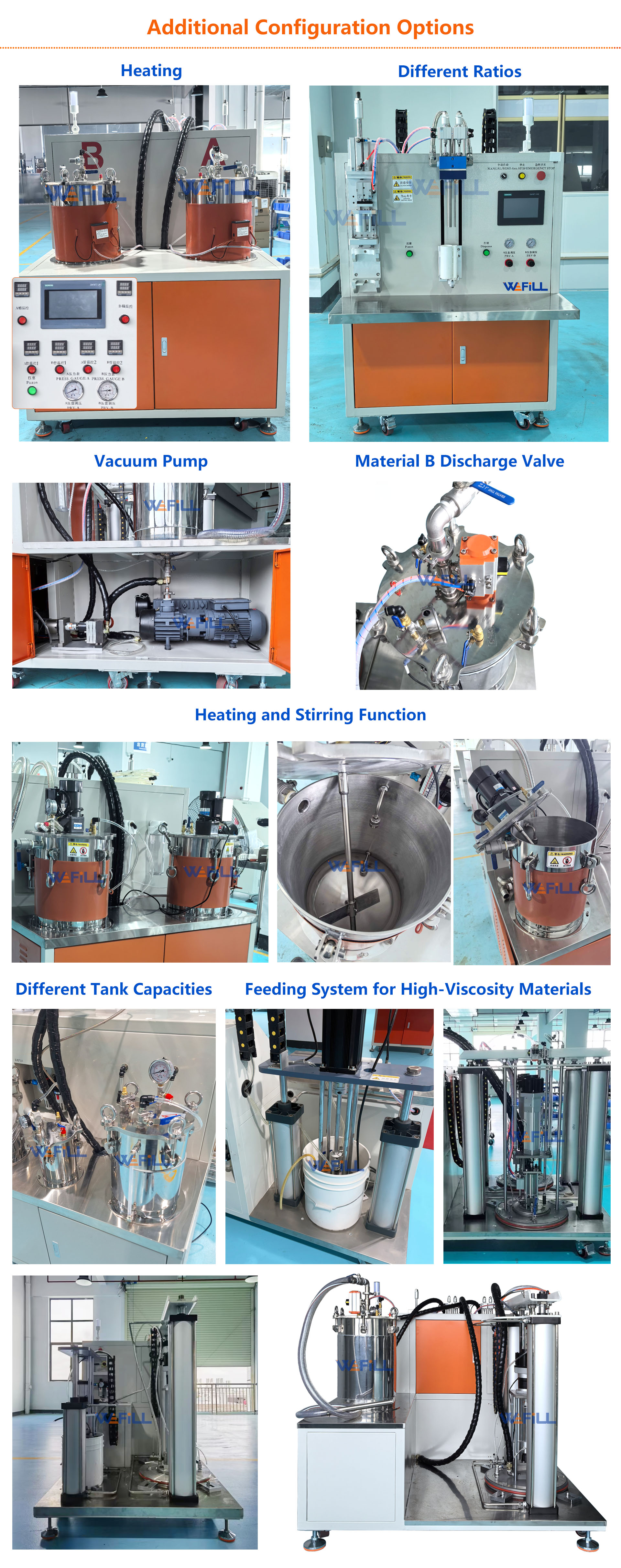

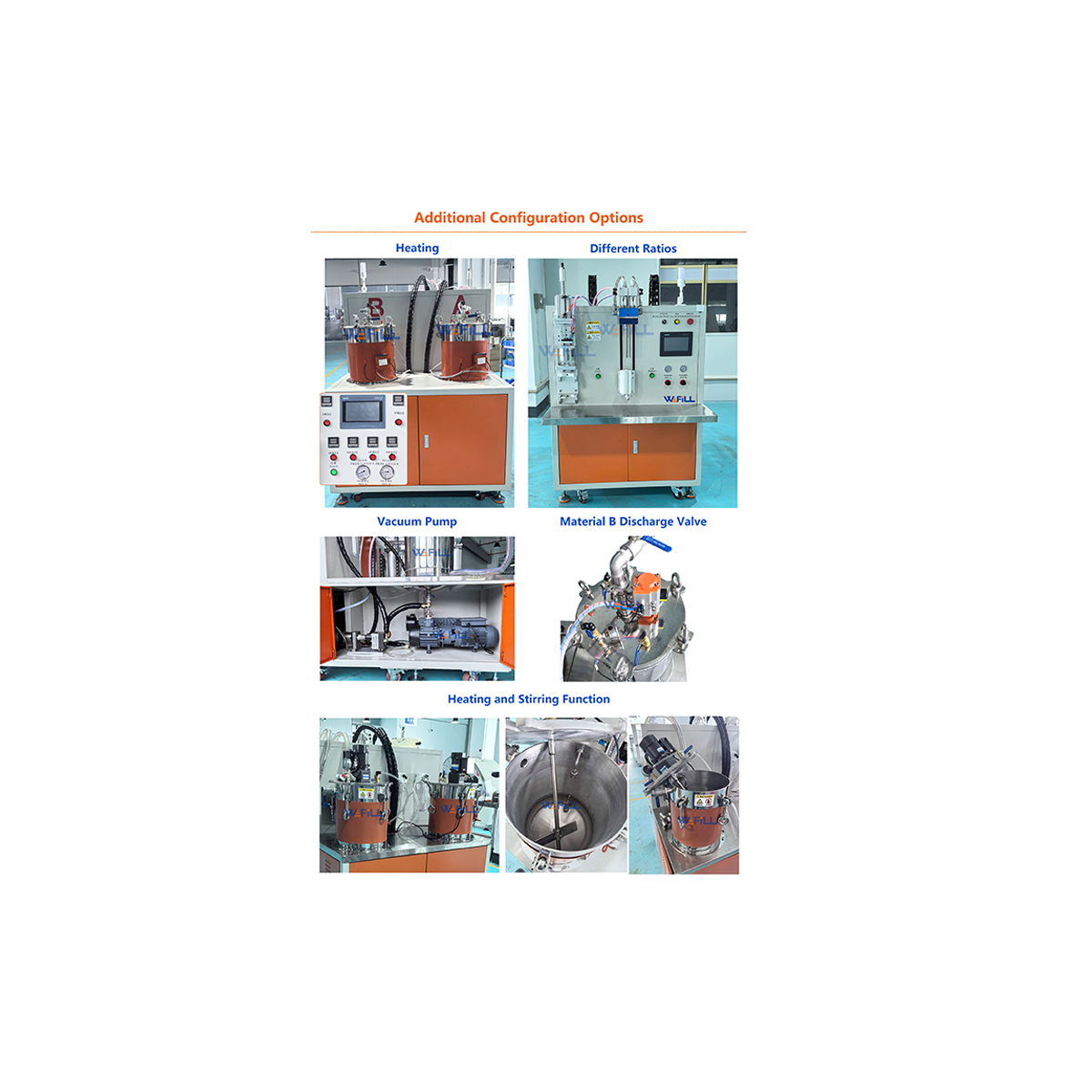

أرسل استفسارك الآنخيارات التكوين والحلول المخصصة
لتلبية خصائص المواد اللاصقة المختلفة ومتطلبات الإنتاج، يمكن تخصيص الآلة بوظائف وتكوينات اختيارية متنوعة.
1. خيارات خزانات الضغط المصنوعة من الفولاذ المقاوم للصدأ بتقنية التفريغ
يمكن تجهيز الآلة بخزانات ضغط فراغ مخصصة بسعات مختلفة، بما في ذلك:5L / 10L / 15L / 20L / 25L/ 30L / 60L;بالنسبة للمواد اللاصقة المسببة للتآكل أو المواد الكيميائية، يمكن ترقية خزان الضغط المصنوع من الفولاذ المقاوم للصدأ منالفولاذ المقاوم للصدأ من SUS304 إلى SUS316لتحسين مقاومة التآكل وإطالة عمر الخدمة.
2. نظام التغذية الآلية للمواد
يمكن دمج نظام مضخة تغذية أوتوماتيكية اختياري لنقل المواد اللاصقة مباشرة من الحاويات الأصلية إلى خزانات التخزين المصنوعة من الفولاذ المقاوم للصدأ.
3. نظام إزالة الغازات بالتفريغ
يمكن تركيب نظام شفط اختياري لإزالة فقاعات الهواء من المواد اللاصقة A/B داخل خزانات التخزين.
فوائد:①يقلل من الفقاعات؛ ②يحسن قوام الحشو؛ ③يعزز جودة المنتج النهائي.
4. نظام خزان ضغط الخلط
بالنسبة للمواد اللاصقة التي تتطلب تقليبًا مستمرًا أو تشتتًا متجانسًا أثناء التعبئة، يمكن تجهيز الآلة بخزانات ضغط مزودة بوظائف خلط.
الفوائد: ①يحافظ على تجانس المادة اللاصقة؛ ②يمنع انفصال المواد؛ ③يضمن أداءً لاصقاً مستقراً.
5. نظام تسخين بدرجة حرارة ثابتة
بالنسبة للمواد اللاصقة الحساسة للحرارة، يمكن لنظام التسخين الحفاظ على درجة حرارة المادة ثابتة.
فوائد:①يحافظ على لزوجة المادة اللاصقة ثابتة؛②يحسن أداء تدفق المواد؛ ③يضمن التوزيع السلس ودقة التعبئة الموثوقة.
6. تعديل مرن لنسبة الخلط وحجم التعبئة
تدعم الآلة نسبًا وقدرات مخصصة من خلال معايير قياس قابلة للتعديل وتجهيزات تعبئة قابلة للتبديل.
الميزات: ①يدعم نسب A/B مختلفة؛②متوافق مع أنواع الخراطيش المختلفة؛③ضبط حجم التعبئة؛ ④مناسب لمتطلبات تركيبات المواد اللاصقة المختلفة

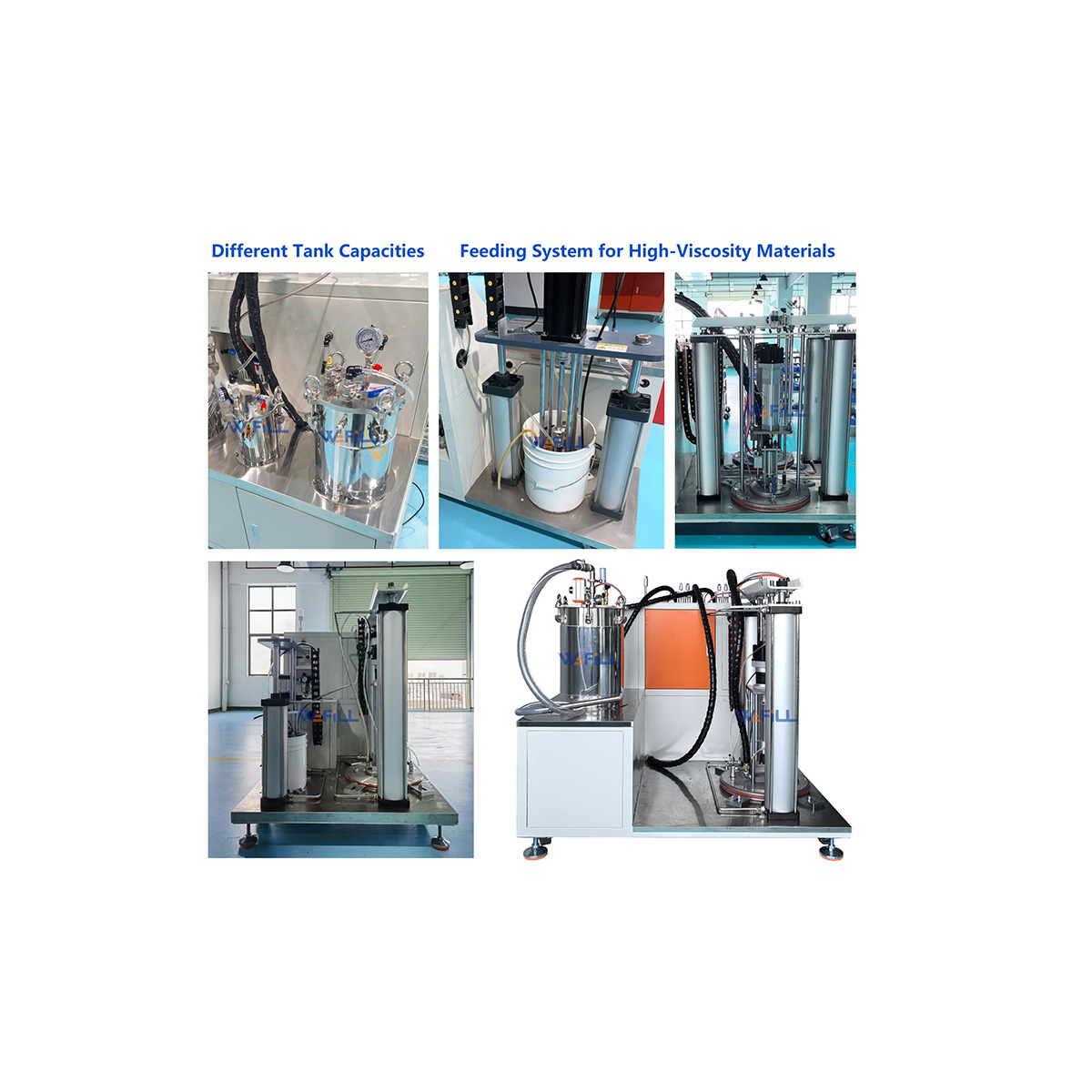

7. خيارات نظام التغذية بخزان الضغط / اللوح
يمكن اختيار طرق إمداد المواد المختلفة وفقًا للزوجة اللاصقة وخصائص التدفق.
الخيارات المتاحة:①نظام تغذية خزان الضغط؛②نظام تغذية الألواح.
حلول التغذية المخصصة هذه مناسبة لما يلي: ①المواد اللاصقة السائلة منخفضة اللزوجة؛ ②مواد متوسطة اللزوجة؛ ③مواد لاصقة معجونية عالية اللزوجة.
حلول مخصصة لتطبيقات لاصقة متنوعة
بفضل خيارات التكوين المرنة، يمكن تخصيص الآلة لتناسب مواد مختلفة مكونة من عنصرين.يسمح التصميم المعياري للعملاء باختيار الوظائف المناسبة بناءً على خصائص المواد ومواصفات الخراطيش ومتطلبات الإنتاج.
تقدم شركة WEFILL TECH حلولاً مخصصة لتعبئة المواد اللاصقة AB بناءً على خصائص المواد، وأشكال التغليف، ومتطلبات الإنتاج. تواصلوا معنا للحصول على حلول معدات مصممة خصيصاً لتلبية احتياجاتكم.
المواد والتطبيقات المتوافقة
مجموعة واسعة من المواد اللاصقة ثنائية المكونات
تم تصميم آلة التعبئة والتغطية شبه الأوتوماتيكية WEFILL-CAR-AB-F001 للمواد اللاصقة السائلة منخفضة اللزوجة من نوع AB للتعبئة الدقيقة لمجموعة واسعة من المواد اللاصقة ثنائية المكونات.راتنجات الإيبوكسيوالمواد منخفضة اللزوجة.
تشمل المواد المتوافقة ما يلي:
● راتنجات الإيبوكسي؛ ● مواد لاصقة من البولي يوريثان (PU) ثنائية المكونات؛ ● مواد لاصقة أكريليك (MMA)؛ ● مواد لاصقة ومانعة للتسرب من السيليكون؛ ● مواد لاصقة هيكلية؛ ● مواد لاصقة لألواح الحجر؛ ● مواد مانعة للتسرب للجص؛ ● مواد لاصقة لتثبيت حديد التسليح؛ ● مركبات الصب؛ ● سيانوأكريلات؛ ● شحوم ومعاجين تشحيم؛ ● مواد مانعة للتسرب عالية اللزوجة؛ ● مواد كيميائية أخرى ثنائية المكونات مصممة حسب الطلب; ● لاصق الأبقار وما إلى ذلك
الصناعات المعنية
تُستخدم هذه الآلة على نطاق واسع في الصناعات التي تتطلب تعبئة دقيقة بنسب محددة، وتغليفًا نظيفًا، وأداء توزيع موثوق، بما في ذلك:
● تصنيع الإلكترونيات؛● تصنيع الأجهزة الكهربائية؛● صناعات الأجهزة الطبية والرعاية الصحية؛● تطبيقات معالجة وتغليف الأغذية؛● البناء والهندسة المدنية؛● صناعة السيارات؛● تطبيقات الفضاء الجوي؛● صناعة الطاقة الكهروضوئية (الطاقة الشمسية)؛● صناعة الآلات والمعدات الصناعية؛● الأجهزة المحمولة والإلكترونيات القابلة للارتداء؛● التشخيص المختبري؛● منتجات الرعاية الصحية للحيوانات؛● صناعات الهدايا والديكور والحرف اليدوية؛● معالجة الأحجار والألواح؛● تغليف السوائل وتغليف المواد الكيميائية الصناعية؛● التطبيقات المتعلقة بالدفاع
ماركات المواد اللاصقة المتوافقة
يتوافق نظام التعبئة WEFILL-CAR-AB-F001 مع العديد من العلامات التجارية للمواد اللاصقة المعترف بها دوليًا، بما في ذلك:
● 3M؛ ● هينكل (لوكتيت)؛ ● شركة هانتسمان؛ ● شركة إتش بي فولر؛ ● مواد لاصقة هندسية من بيرمابوند؛ ● بوليمرات عالية الأداء من آي تي دبليو؛ ● ماستر بوند؛ ● مواد كيميائية من إم جي؛ ● مواد لاصقة صناعية من ديلو؛ ● شركات تصنيع أخرى للمواد اللاصقة والمانعة للتسرب الصناعية.
التطبيقات النموذجية:
AB cartridge filling • Two-component adhesive repackaging • Low-viscosity material dispensing • Industrial adhesive filling • Precision chemical packaging.
