Semi-Auto Two-Component Epoxy Syringe Filling & Capping Machine | 1:1 AB Ratio | 25ml Dual Syringe | 20L Platen Supply System
آلة تعبئة وتغطية ثنائية المكونات من نوع AB
- طراز الآلة:WEFILL-SYR-AB-F003
- نسب حجم السائل المطبقة:1:1، أو يمكن تخصيصها بنسبة 10:1
- حجم التعبئة المناسب:25ml
- سرعة التعبئة:360-480pcs/hour(25ml,1:1)
- جهد الجهاز:220 فولت/طور واحد/50 هرتز أو جهد كهربائي مخصص لبلدك
- ضغط الهواء اللازم لتشغيل الآلة:0.4–0.7 ميجا باسكال
- حجم لوحة التغذية:20L(5gallon)Pressing Plate;
- اللزوجة المناسبة:لاصق معجون عالي اللزوجة من 10000 إلى 1000000 سنتي بويز
- دقة التوزيع:±1%
WEFILL-SYR-AB-F003 Semi-Automatic 2K Adhesive Syringe Cartridge Filling & Capping Machine for high viscosity adhesive with 20L Press Platen Feeding Material
نظرة عامة على المنتج
WEFILL-SYR-AB-F003 Semi-Automatic 2K Adhesive Syringe Cartridge Filling & Capping Machine is a high-precision filling solution engineered specifically for 25ml 1:1(or 50ml 10:1,50ml 1:1,75ml 10:1 )dual-component (2K) syringe cartridges(With a pull rod or a cap without a vent). Built to handle high-viscosity liquid adhesives—including epoxy resins, polyurethanes, acrylics, 3M adhesives, PU adhesives, AB adhesives, and stone slab adhesives—this compact semi-automatic system delivers accurate, bubble-free filling and capping. It is the ideal choice fأو الشركات المصنعة التي تسعى إلى تصنيع السياراتتعبئة الخراطيش اللاصقة ثنائية المكونات مع الحفاظ على المرونة لتغييرات الدفعات وتوافق المواد المتنوعة.
【مبدأ العمل والأداء الأساسي】
يبدأ المشغلون بوضع معياردلو سعة 5 جالون (20 لترًا)من مادة لاصقة مباشرة على قاعدة اللوح.ألواح then transfers the material to a precision gear pump (or Screw Pump/piston pump). Driven by a servo motor and working in conjunction with a metering pump, the system precisely controls the material ratio and flow rate, ensuring consistent دقة التعبئة 1:1مع كل دورة. ثم يتم حقن المادة اللاصقة في الخرطوشة من خلال آلية تثبيت أوتوماتيكية مدمجة.
Upon reaching the pump outlet, the adhesive is transferred to the cartridge syringe filling station, where an integrated automatic clamping mechanism securely holds the empty syringe or cartridge in place. The machine then injects the adhesive through a specially upgraded small-bore reverse-filling system. Unlike conventional top-fill methods, this system pushes the material backward from the front end of the cartridge syringe, progressively filling the 25ml(or 50ml 1:1,10:1 50ml 75ml) packaging syringe cartridge from the bottom up. This reverse-filling approach effectively minimizes air entrapment and void formation, ensuring bubble-free, void-free finished cartridges syringes with consistent fill density and enhanced product reliability.
【الميزات الرئيسية】
1. توافق واسع مع المواد - يتعامل مع المواد اللاصقة AB، وراتنج الإيبوكسي، والبولي يوريثان (PU)، والأكريليك، والمواد اللاصقة الحجرية، والجص، والمواد اللاصقة للتثبيت، والسيليكون، وغيرها.
2. نظام قياس عالي الدقة - يضمن نظام المضخة المؤازرة دقة نسبة ثابتة، وفقدانًا ضئيلاً للمواد، وتعبئة خالية من الفقاعات.
3. التشغيل الآلي الذي يتم التحكم فيه بواسطة واجهة المستخدم الرسومية (HMI) - تتيح واجهة شاشة اللمس البديهية ضبطًا سريعًا وخاليًا من الأدوات لحجم التعبئة وإعدادات السرعة.
4. تغيير الدفعات بكفاءة - يدعم جهاز الرفع المثبت في الخلف تحميل وتفريغ الخراطيش بشكل مستقل، مما يقلل من وقت التوقف والتعامل اليدوي.
5. نظام تغذية الألواح - يستوعب مباشرة الدلاء القياسية سعة 5 جالون (20 لترًا)، مما يقلل من خطوات نقل المواد ويقلل من مخاطر التلوث.
بالإضافة إلى حلول التعبئة شبه الآلية،تقنية التعبئةكما توفر آلات تعبئة لاصقة ثنائية المكونات أوتوماتيكية بالكاملللخراطيش المزدوجة والمحاقن المزدوجة، تدعم مجموعة واسعة من لزوجة المواد ومتطلبات الإنتاج.
هل تحتاج إلى تركيبة مخصصة؟ نوفر نسب خلط متغيرة (من 1:1 إلى 20:1)، وأحجامًا مخصصة (من 10 مل إلى 1500 مل)، وخيارات مقاومة للانفجار وفقًا لمعايير ATEX. تواصل معنا لإخبارنا بمتطلباتك.
| يكتب: | WEFILL-SYR-AB-F003 |
| الجهد االكهربى: | 220 فولت/طور واحد/50 هرتز؛ |
| قوة: | 2-3.5 كيلوواط؛ |
| ضغط الهواء التشغيلي: | 0.4-0.7 ميجا باسكال؛ |
| طريقة التغذية: | لوحة ضغط سعة 5 جالون / 20 لترًا - مناسبة لتزويد مواد المعجون عالية اللزوجة؛ |
| طريقة التحكم: | سيمنز PLC + HMI؛ |
| النسبة المطبقة: | 1:1، 1:1-20:1 قابلة للتخصيص، النسب الشائعة الاستخدام هي: 1:1؛ 2:1؛ 3:1؛ 4:1؛ 5:1؛ 10:1؛ |
| الخراطيش المناسبة: | 25ml;can customized:10-1500ml, Like:12ml,25ml,50ml,75ml, 200ml, 250ml,400ml, 490ml,600ml, 1000ml,etc; |
| نطاق اللزوجة: | مواد لاصقة معجونية عالية اللزوجة تتراوح لزوجتها بين 10000 و1000000 سنتي بويز |
| دقة التعبئة: | ±1%; |
| سرعة التعبئة: | 480-600pcs/hour(25ml,1:1) |
| حجم الآلة: | الطول 1300 مم * العرض 1200 مم * الارتفاع 1800 مم، للإشارة فقط؛ |
| وزن الجهاز: | 350 كجم |
| هيكل الآلة | مزود بإطار فولاذي مطلي بسطح معدني وعجلات دوارة لسهولة الحركة أو التثبيت الآمن. |
مخطط انسيابي لعملية التعبئة
تكوين الواجهة الأمامية – نظام تحكم ذكي ونظام تعبئة دقيق
تم تجهيز الجانب الأمامي من الآلة بالمكونات الأساسية التالية لتشغيل سهل وتحكم دقيق:

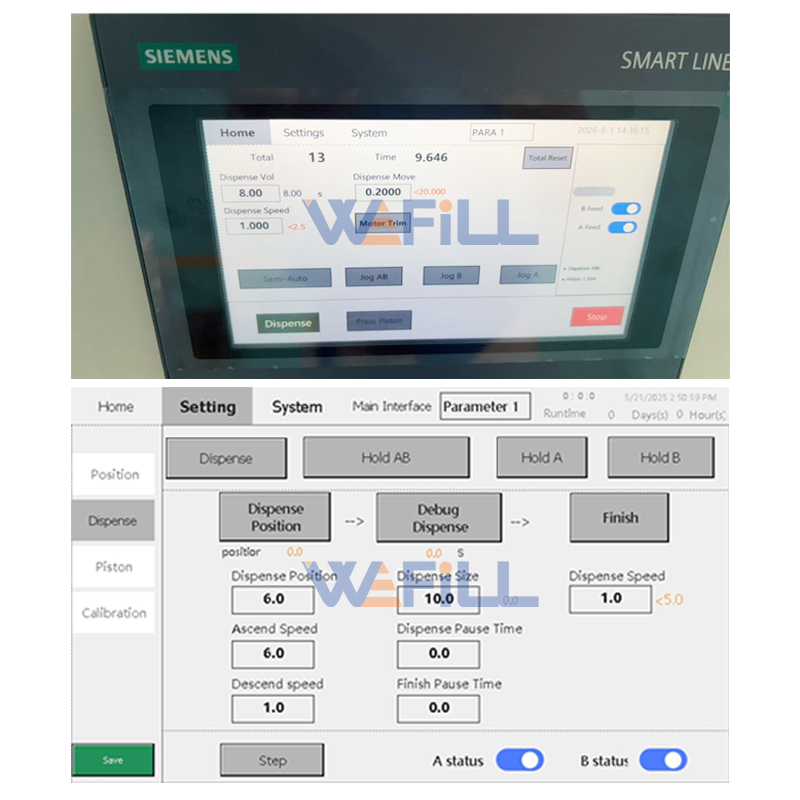

1. وحدة تحكم قابلة للبرمجة من سيمنز (PLC)– تتميز بشاشة لمس سعوية من سيمنز مقاس 7 بوصات لضبط نسبة التوزيع والحجم والسرعة، بالإضافة إلى مراقبة وعرض حالة الجهاز في الوقت الفعلي.
2. صمامات الملف اللولبي الدقيقة من شركة Airtac- التحكم في فتح وإغلاق رأس التوزيع وإدارة تشغيل جميع المكونات الهوائية من أجل أداء موثوق وسريع الاستجابة.
3. نظام تنظيم ضغط المواد A/B – مزودة بصمامات تنظيم ضغط المواد A و B المستقلة ومقاييس الضغط، مما يسمح بضبط دقيق لضغط تغذية المواد ويضمن توزيعًا مستقرًا للمكونين.
4. واجهة إيقاف الطوارئ والتحكم– يتضمن مفتاح إيقاف طوارئ رئيسي، ومفتاح كهربائي يعمل بالقدم للتشغيل بدون استخدام اليدين، ومحدد وضع يدوي/شبه آلي لتكييف سير العمل بمرونة.
5. مجموعتان من مضخات قياس التروس الدقيقة المقاومة للتآكل– مصمم خصيصًا لقياس ونقل المواد اللاصقة السائلة أو المواد الأخرى بدقة عالية ومتانة فائقة.
6. مجموعتان من محركات ومحركات شينجي– يسمح بضبط نسبة التوزيع بسلاسة، والتحكم الدقيق في سرعة التوزيع، والضبط القابل للبرمجة لحجم التعبئة لكل دورة.

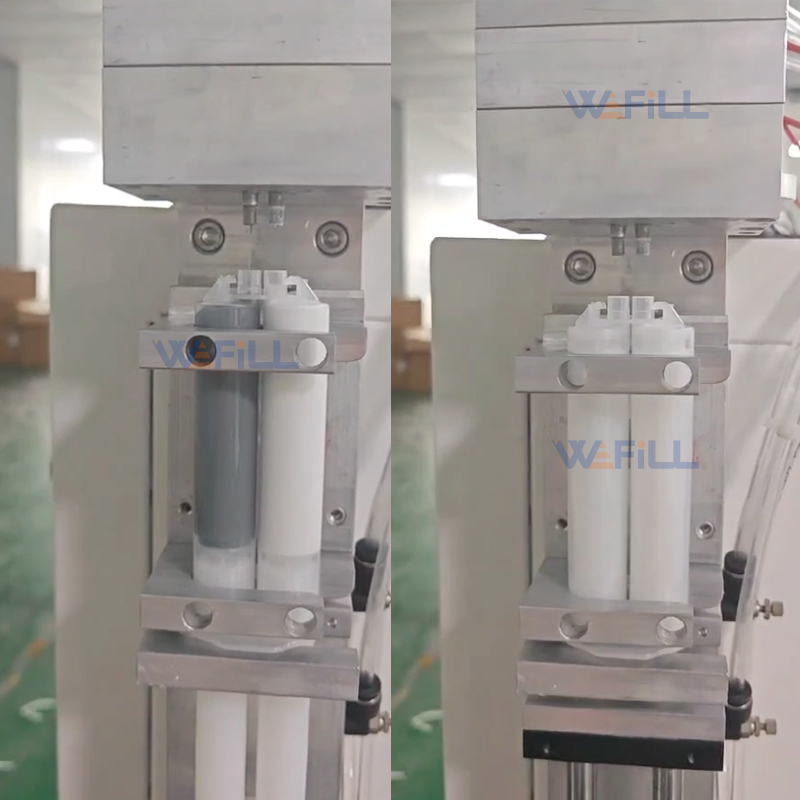

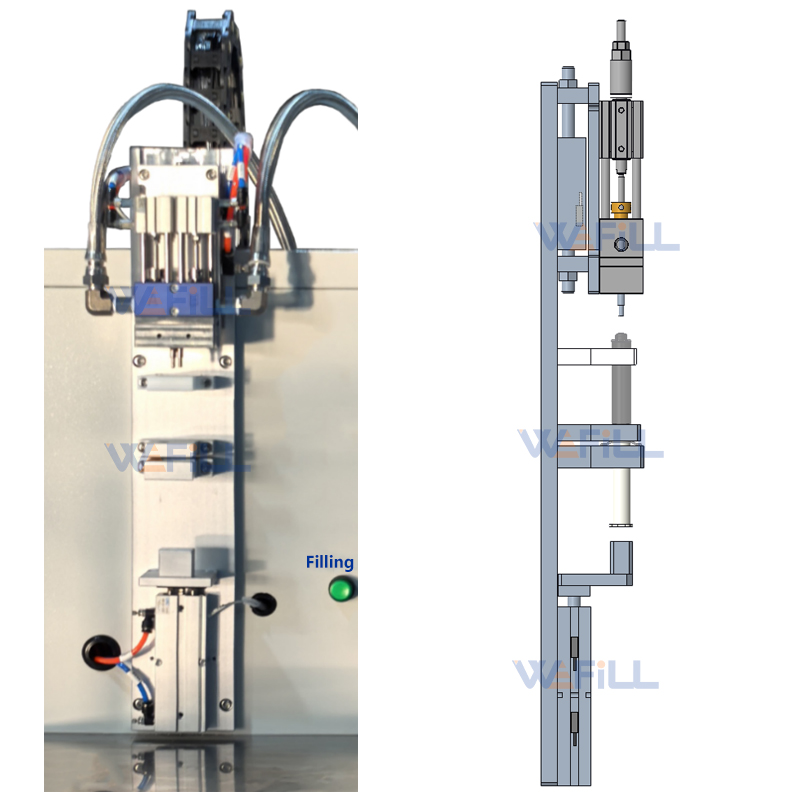

7. جهاز تعبئة الخراطيش الدقيقتجهيزات
تضمن تجهيزات التعبئة المصممة خصيصًا تحديد المواقع بدقة والتعبئة الكمية:أداة تعبئة خرطوشة الحقنة AB ×1

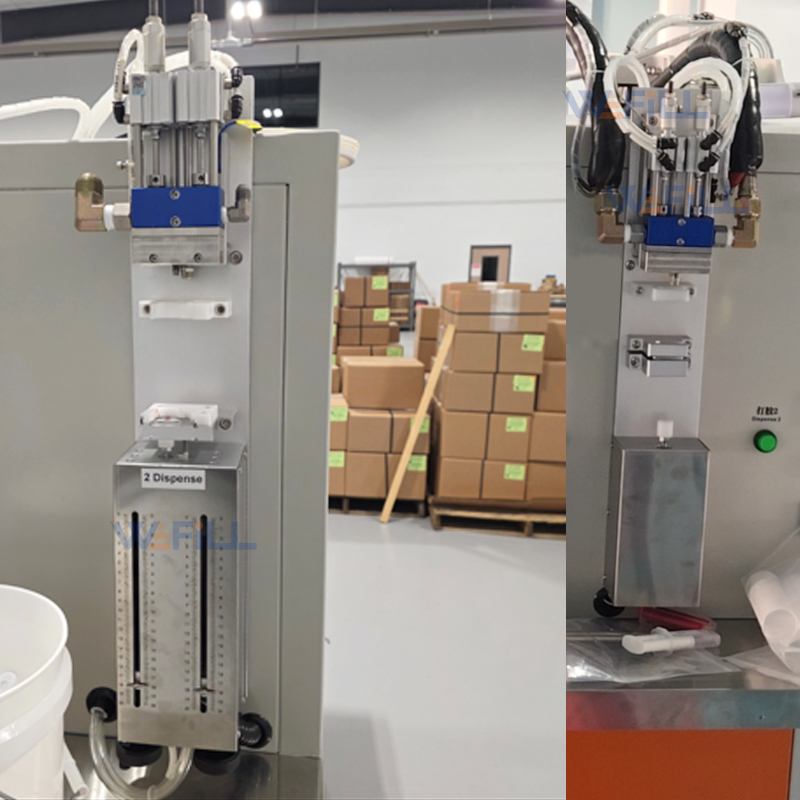

8. رأس توزيع شفط مزدوج المفعول– يتحكم في إخراج وإيقاف تشغيل المواد A/B بشكل منفصل. رأس الخلط مزود بأختام متعددة لخلق تأثير شفط عكسي فراغي، مما يمنع بشكل فعال تقطير المواد ويقلل من التشابك بعد توقف التوزيع.(ملاحظة: بالنسبة للمواد عالية اللزوجة، قد يحدث بعض التمدد ويعتبر أمراً طبيعياً.)
أرسل استفسارك الآن
تكوين الجانب الخلفي
نظام إمداد المواد والأنظمة المساعدة
تم تصميم الجانب الخلفي من الآلة لتوفير إمدادات لاصقة مستقرة ومعالجة الخراطيش تلقائيًا، مما يحسن كفاءة الإنتاج ويقلل من التشغيل اليدوي.

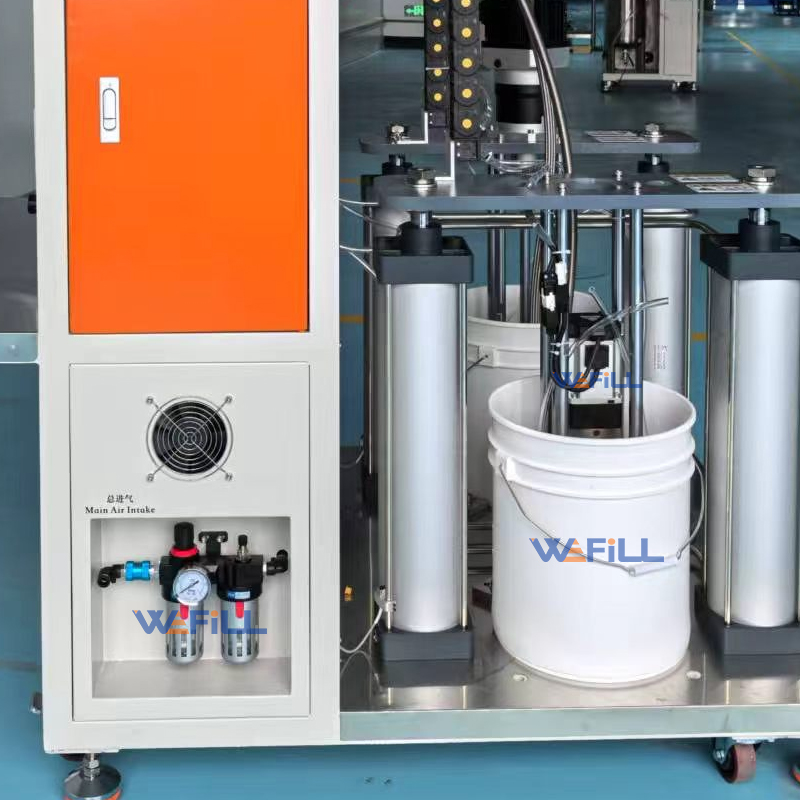

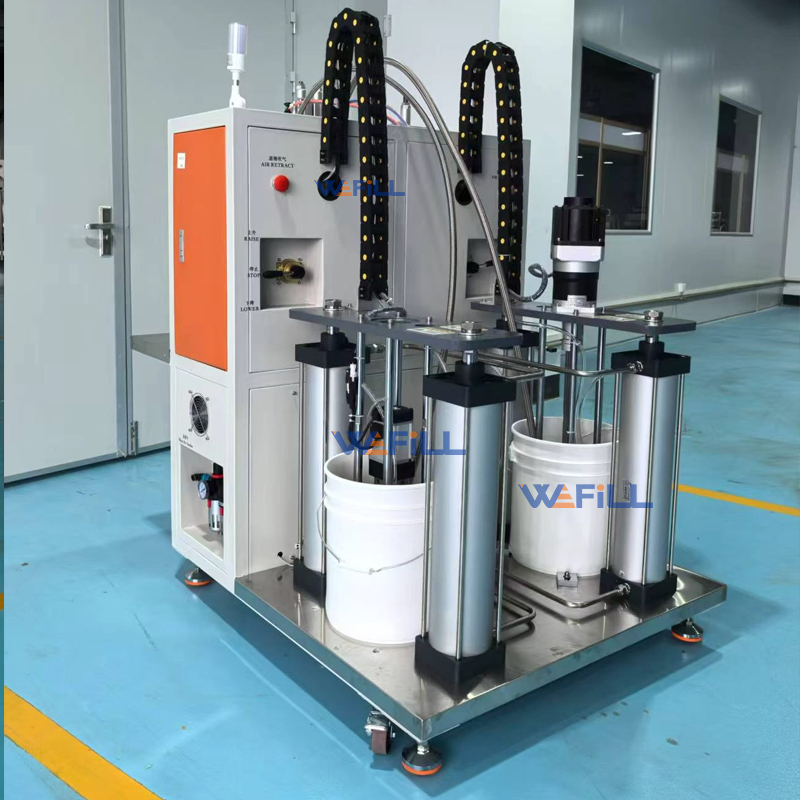

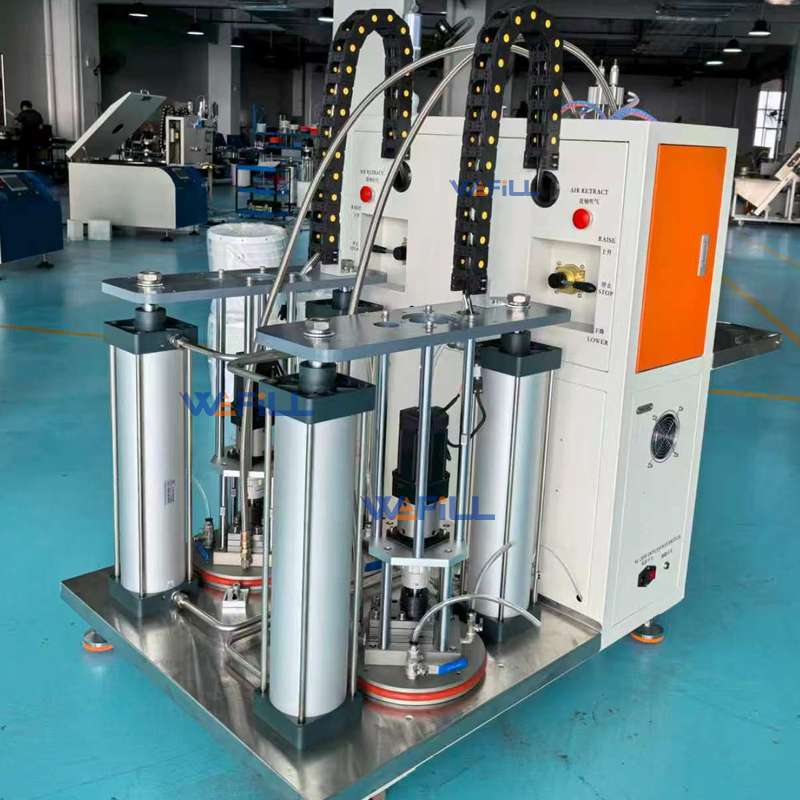

1. نظام تغذية مزدوج بقرص ضغط سعة 20 لترًا
مزودة بمجموعتين من ألواح الضغط القياسية سعة 20 لترًا، متوافقة مع براميل ذات جوانب مستقيمة سعة 20 لترًا، ومناسبة للتغذية المستمرة للمواد اللاصقة المكونة من عنصرين.

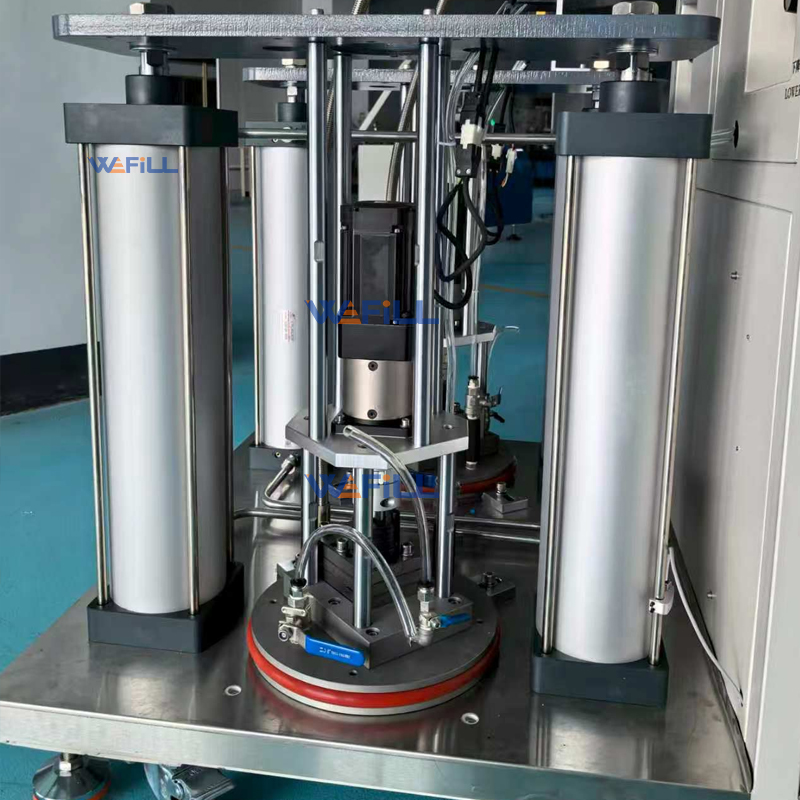

2. نظام أسطوانة الرفع الدقيق
مزودة بأربع أسطوانات رفع دقيقة لضمان حركة لوحة الضغط المتوازنة، وضغط المواد بسلاسة، وأداء تغذية مستقر.
3. نظام مضخة قياس المواد اللاصقة عالية اللزوجة
مجهزة بمجموعتين من مضخات التغذية المقاومة للتآكل، مصممة خصيصًا لنقل المواد اللاصقة المعجونية عالية اللزوجة والمواد الصناعية.
4. نظام محرك سيرفو
مزودة بمجموعتين من محركات المؤازرة ومخفضات تروس متطابقة لتوفير خرج طاقة مستقر وضمان توزيع المواد بسرعة عالية ودقة.
5. التحكم المستقر في تدفق المواد
يتم تشغيل مضخات التغذية بواسطة أسطوانات هوائية للحفاظ على معدل تدفق المواد مستقراً وتحقيق أداء قياس عالي الدقة.
6. خط أنابيب نقل صناعي
مزودة بأنابيب مصنوعة من مواد مقاومة للانفجار والتآكل ودرجات الحرارة العالية، وهي مناسبة لتطبيقات المواد اللاصقة الصعبة.
7. معينصمام مدخل هواء الضغط
مزود بوحدة ترشيح وتزييت مدخل الهواء الرئيسي (نظام FRL)، والتي تقوم بتصفية الرطوبة والشوائب من الهواء المضغوط مع توفير التزييت للمكونات الهوائية الداخلية.
8. خزانة آلة من الفولاذ المقاوم للصدأ
خزانة كهربائية متكاملة من الفولاذ المقاوم للصدأ مزودة بعجلات تسوية عالمية، مما يوفر المتانة وسهولة الحركة والتركيب المريح.
أرسل استفسارك الآنخيارات التكوين والحلول المخصصة
تتوفر تكوينات إضافية وحلول مخصصة وفقًا لخصائص المواد اللاصقة المختلفة وعملية الإنتاج وبيئات التطبيق.
1. نظام تسخين بدرجة حرارة ثابتة-وحدة تسخين اختيارية للمواد الحساسة للحرارة
● متوفر للمواد اللاصقة التي تتطلب التحكم في درجة الحرارة أثناء عملية التعبئة.
● يحافظ على لزوجة المادة بشكل ثابت ويحسن دقة التعبئة واستقرار.
● يساعد على ضمان انسيابية تدفق المواد للمنتجات الحساسة لدرجة الحرارة.
2. نسبة خلط وسعة تعبئة مخصصةنسبة AB المرنة ومحاليل حجم التعبئة
● يدعم نسب خلط مختلفة للمواد اللاصقة ثنائية المكونات، بما في ذلك1:1, 2:1, 3:1,4:1, 5:1,10:1ونسب أخرى مخصصة.
● يمكن تخصيص حجم التعبئة وفقًا لأحجام الخراطيش المختلفة، وأشكال التعبئة والتغليف، ومتطلبات الإنتاج.
● مناسب لـ25 مل،خراطيش سعة 50 مل، 75 مل، 250 مل، 400 مل، 490 مل، 600 مل، 800 مل - 1500 مل.
3. نظام تزويد الألواح الكبيرة -ترقية تغذية المواد في برميل سعة 200 لتر (50 جالونًا)
● يمكن ترقية نظام إمداد المواد بنظام لوح كبير متوافق معبراميل سعة 200 لتر / 55 جالون.
● مصمم للتغذية المستمرة للمواد اللاصقة في الإنتاج بكميات كبيرة.
● يقلل من التعامل اليدوي مع المواد ويحسن كفاءة الإنتاج.
4. ترقية أجزاء التلامس المصنوعة من الفولاذ المقاوم للصدأ SUS316-مقاومة محسّنة للتآكل للمواد الخاصة
● يمكن ترقية مكونات التلامس مع المواد إلىالفولاذ المقاوم للصدأ SUS316.
● يوصى به للاستخدام في التطبيقات اللاصقة عالية النقاء والحساسة كيميائياً.
● يوفر متانة محسّنة وعمر خدمة أطول في ظل الظروف الصعبة.
5. ترقية النظام المقاوم للانفجار-تحسينات السلامة لبيئات الإنتاج الخطرة
● يمكن تخصيص الآلة بالكامل بتكوين مقاوم للانفجار.
● مناسب للتطبيقات التي تتطلب حماية معززة للسلامة في بيئات العمل الخطرة أو الخاصة.
● يوفر تشغيلاً أكثر أماناً عند التعامل مع المواد القابلة للاشتعال أو الحساسة.
أرسل استفسارك الآن
المواد والتطبيقات المتوافقة
مجموعة واسعة من المواد اللاصقة ثنائية المكونات
The WEFILL-SYR-AB-F003 Semi-Automatic معجون عالي اللزوجةصُممت آلة تعبئة وتغطية المواد اللاصقة ثنائية المكونات من نوع AB Cartridge لتعبئة مجموعة واسعة من المواد اللاصقة ثنائية المكونات بدقة.راتنجات الإيبوكسيوالمواد منخفضة اللزوجة.
تشمل المواد المتوافقة ما يلي:
● راتنجات الإيبوكسي؛ ● مواد لاصقة من البولي يوريثان (PU) ثنائية المكونات؛ ● مواد لاصقة أكريليك (MMA)؛ ● مواد لاصقة ومانعة للتسرب من السيليكون؛ ● مواد لاصقة هيكلية؛ ● مواد لاصقة لألواح الحجر؛ ● مواد مانعة للتسرب للجص؛ ● مواد لاصقة لتثبيت حديد التسليح؛ ● مركبات الصب؛ ● سيانوأكريلات؛ ● شحوم ومعاجين تشحيم؛ ● مواد مانعة للتسرب عالية اللزوجة؛ ● مواد كيميائية أخرى ثنائية المكونات مصممة حسب الطلب; ● لاصق الأبقار وما إلى ذلك
الصناعات المعنية
تُستخدم هذه الآلة على نطاق واسع في الصناعات التي تتطلب تعبئة دقيقة بنسب محددة، وتغليفًا نظيفًا، وأداء توزيع موثوق، بما في ذلك:
● تصنيع الإلكترونيات؛● تصنيع الأجهزة الكهربائية؛● صناعات الأجهزة الطبية والرعاية الصحية؛● تطبيقات معالجة وتغليف الأغذية؛● البناء والهندسة المدنية؛● صناعة السيارات؛● تطبيقات الفضاء الجوي؛● صناعة الطاقة الكهروضوئية (الطاقة الشمسية)؛● صناعة الآلات والمعدات الصناعية؛● الأجهزة المحمولة والإلكترونيات القابلة للارتداء؛● التشخيص المختبري؛● منتجات الرعاية الصحية للحيوانات؛● صناعات الهدايا والديكور والحرف اليدوية؛● معالجة الأحجار والألواح؛● تغليف السوائل وتغليف المواد الكيميائية الصناعية؛● التطبيقات المتعلقة بالدفاع
ماركات المواد اللاصقة المتوافقة
يتوافق نظام التعبئة WEFILL-SYR-AB-F003 مع العديد من العلامات التجارية للمواد اللاصقة المعترف بها دوليًا، بما في ذلك:
● 3M؛ ● هينكل (لوكتيت)؛ ● شركة هانتسمان؛ ● شركة إتش بي فولر؛ ● مواد لاصقة هندسية من بيرمابوند؛ ● بوليمرات عالية الأداء من آي تي دبليو؛ ● ماستر بوند؛ ● مواد كيميائية من إم جي؛ ● مواد لاصقة صناعية من ديلو؛ ● شركات تصنيع أخرى للمواد اللاصقة والمانعة للتسرب الصناعية.
التطبيقات النموذجية
AB cartridge syringe filling • Two-component adhesive repackaging • high-viscosity material dispensing • Industrial adhesive filling • Precision chemical packaging.
