Semi-Auto Adhesive 10:1 2K Cartridge Front Outlet/Top Outlet Filling & Capping Machine | High Viscosity Liquids Adhesive
آلة تعبئة وتغطية ثنائية المكونات من نوع AB
- طراز الآلة:WEFILL-CAR-AB-F003-490-50
- نسب حجم السائل المطبقة:10:1
- حجم التعبئة المناسب:50ml,490ml
- سرعة التعبئة:480-600pcs/hour(50ml,10:1);200-300pcs/hour(490ml,10:1)
- جهد الجهاز:220 فولت/طور واحد/50 هرتز أو جهد كهربائي مخصص لبلدك
- ضغط الهواء اللازم لتشغيل الآلة:0.4–0.7 ميجا باسكال
- حجم لوحة التغذية:20L(5gallon)Pressing Plate
- اللزوجة المناسبة:10,000 to 1000,000 cps,High Viscosity Paste Adhesive
- دقة التوزيع:±1%

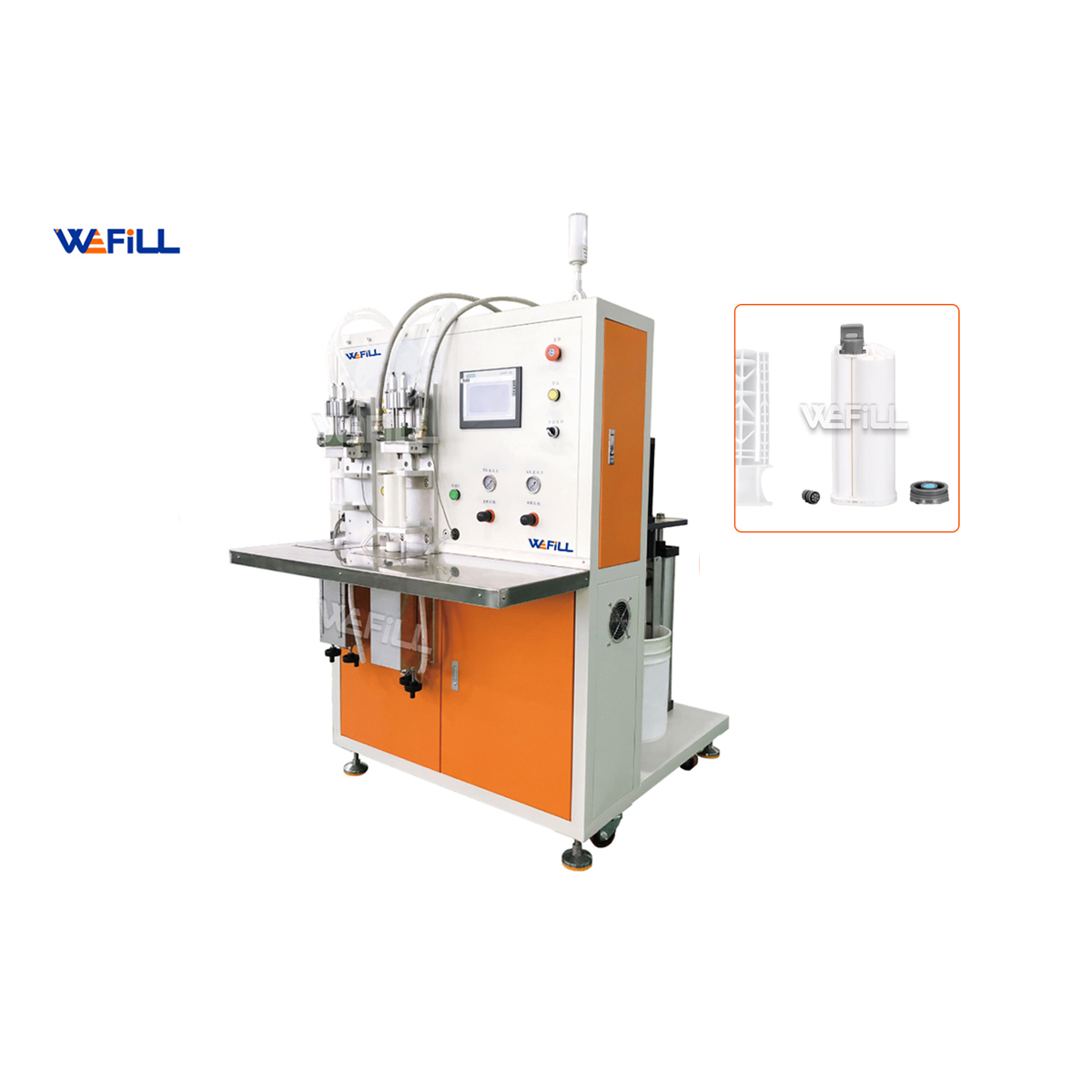

WEFILL-CAR-AB-F003 Semi-Automatic Cartridge Adhesive Filling & Capping Machine for High Viscosity Liquid Adhesive
نظرة عامة على المنتج
الWEFILL-CAR-AB-F003-490-50 Semi-Automatic Cartridge Adhesive Filling & Capping Machine is specially developed for precise filling, especially top outlet/front oulet filling and packaging of لزوجة عاليةCartridge adhesives( is a high-precision filling solution engineered specifically for 490ml 50ml 10:1 (or 50ml 1:1, 75ml 10:1,250ml 10:1,200ml 1:1,400ml 1:1,600ml 1:1,etc.) dual-component (2K) cartridges (a cap without a vent))، بما في ذلك المواد اللاصقة المقاومة للأشعة فوق البنفسجية، وراتنجات الإيبوكسي، والسيليكون، والشحوم، والحبر، والمواد المساعدة على التدفق، وطُعم الصراصير، وما إلى ذلك. صُممت هذه الآلة لإنتاج خراطيش المواد اللاصقة الصناعية، وتوفر تحكمًا دقيقًا، وأداء توزيع مستقر، ونتائج تغطية موثوقة.
【مبدأ العمل والأداء الأساسي】
يبدأ المشغلون بوضع معياردلو سعة 5 جالون (20 لترًا)من مادة لاصقة مباشرة على قاعدة اللوح.ألواحثم ينقل المادة إلى مضخة تروس دقيقة (أو مضخة لولبية/مضخة مكبسية). يعمل النظام، الذي يتم تشغيله بواسطة محرك مؤازر وبالتزامن مع مضخة قياس، على التحكم بدقة في نسبة المادة ومعدل التدفق، مما يضمن ثباتًا في التدفق.دقة التعبئة 1:1مع كل دورة. ثم يتم حقن المادة اللاصقة في الخرطوشة من خلال آلية تثبيت أوتوماتيكية مدمجة.
Upon reaching the pump outlet, the adhesive is transferred to the cartridge syringe filling station, where an integrated automatic clamping mechanism securely holds the empty syringe or cartridge in place. The machine then injects the adhesive through a specially upgraded small-bore reverse-filling system. Unlike conventional top-fill methods, this system pushes the material backward from the front end of the cartridge syringe, progressively filling the 25ml(or 50ml 1:1,10:1 50ml 75ml) packaging syringe cartridge from the bottom up. This reverse-filling approach effectively minimizes air entrapment and void formation, ensuring bubble-free, void-free finished cartridges syringes with consistent fill density and enhanced product reliability.
【الميزات الرئيسية】
1. توافق واسع مع المواد - يتعامل مع المواد اللاصقة AB، وراتنج الإيبوكسي، والبولي يوريثان (PU)، والأكريليك، والمواد اللاصقة الحجرية، والجص، والمواد اللاصقة للتثبيت، والسيليكون، وغيرها.
2. نظام قياس عالي الدقة - يضمن نظام المضخة المؤازرة دقة نسبة ثابتة، وفقدانًا ضئيلاً للمواد، وتعبئة خالية من الفقاعات.
3. التشغيل الآلي الذي يتم التحكم فيه بواسطة واجهة المستخدم الرسومية (HMI) - تتيح واجهة شاشة اللمس البديهية ضبطًا سريعًا وخاليًا من الأدوات لحجم التعبئة وإعدادات السرعة.
4. تغيير الدفعات بكفاءة - يدعم جهاز الرفع المثبت في الخلف تحميل وتفريغ الخراطيش بشكل مستقل، مما يقلل من وقت التوقف والتعامل اليدوي.
5. نظام تغذية الألواح - يستوعب مباشرة الدلاء القياسية سعة 5 جالون (20 لترًا)، مما يقلل من خطوات نقل المواد ويقلل من مخاطر التلوث.
بالإضافة إلى حلول التعبئة شبه الآلية،WEFILL كما توفر آلات تعبئة لاصقة ثنائية المكونات أوتوماتيكية بالكاملللخراطيش المزدوجة والمحاقن المزدوجة، تدعم مجموعة واسعة من لزوجة المواد ومتطلبات الإنتاج.
هل تحتاج إلى تركيبة مخصصة؟ نوفر نسب خلط متغيرة (من 1:1 إلى 20:1)، وأحجامًا مخصصة (من 10 مل إلى 1500 مل)، وخيارات مقاومة للانفجار وفقًا لمعايير ATEX. تواصل معنا لإخبارنا بمتطلباتك.
| يكتب: | WEFILL-CAR-AB-F003-490-50 |
| الجهد االكهربى: | 220 فولت/طور واحد/50 هرتز؛ |
| قوة: | 2-3.5 كيلوواط؛ |
| ضغط الهواء التشغيلي: | 0.4-0.7 ميجا باسكال؛ |
| طريقة التغذية: | لوحة ضغط سعة 5 جالون / 20 لترًا - مناسبة لتزويد مواد المعجون عالية اللزوجة؛ |
| طريقة التحكم: | سيمنز PLC + HMI؛ |
| النسبة المطبقة: | 10:1، 2:1-20:1 قابلة للتخصيص، النسب الشائعة الاستخدام هي: 1:1؛ 2:1؛ 3:1؛ 4:1؛ 10:1؛ |
| الخراطيش المناسبة: | 50ml,490ml;can customized:10-1500ml, Like:12ml,24ml,75ml, 200ml, 250ml,400ml, 490ml,600ml, 1000ml,etc; |
| نطاق اللزوجة: | 10000-1000000cps,Low-viscosity Liquid adhesives |
| دقة التعبئة: | ±1%; |
| سرعة التعبئة: | 480-600pcs/hour(50ml,10:1);200-300pcs/hour(490ml,10:1) |
| حجم الآلة: | L1600mm*W1300mm*H1600mm,For reference only; |
| وزن الجهاز: | 550KG |
| هيكل الآلة | مزود بإطار فولاذي مطلي بسطح معدني وعجلات دوارة لسهولة الحركة أو التثبيت الآمن. |
مخطط انسيابي لعملية التعبئة
تكوين الآلة - الجانب الأمامي
تم تجهيز الجانب الأمامي من الآلة بالمكونات الأساسية التالية لتشغيل سهل وتحكم دقيق:
1. نظام تحكم سيمنز PLC وشاشة لمس HMI مقاس 7 بوصات
تم تجهيز الآلة بوحدة تحكم قابلة للبرمجة من نوع Siemens PLC ووحدات توسعة، مما يوفر تشغيلًا مستقرًا وموثوقًا.تتيح واجهة شاشة اللمس السعوية من سيمنز مقاس 7 بوصات للمشغلين إمكانية الضبط والتعديل بسهولة:
①نسبة خلط المادة اللاصقة AB ②حجم التعبئة③سرعة التوزيع④معلمات التعبئة⑤مراقبة حالة تشغيل الآلة
2. صمامات الملف اللولبي الدقيقة من شركة Airtac- التحكم في فتح وإغلاق رأس التوزيع وإدارة تشغيل جميع المكونات الهوائية من أجل أداء موثوق وسريع الاستجابة.
3. أ/B Material Pressure Regulation System – مزودة بصمامات تنظيم ضغط المواد A و B المستقلة ومقاييس الضغط، مما يسمح بالضبط الدقيق لضغط تغذية المواد ويضمن توزيعًا مستقرًا للمكونين.
4. Emergency Stop & Control Interface– يتضمن مفتاح إيقاف طوارئ رئيسي، ومفتاح كهربائي يعمل بالقدم للتشغيل بدون استخدام اليدين، ومحدد وضع يدوي/شبه آلي لتكييف سير العمل بمرونة.
5. مجموعتان من مضخات قياس التروس الدقيقة المقاومة للتآكل– مصمم خصيصًا لقياس ونقل المواد اللاصقة السائلة أو المواد الأخرى بدقة عالية ومتانة فائقة.
6. مجموعتان من محركات ومحركات شينجي– يسمح بضبط نسبة التوزيع بسلاسة، والتحكم الدقيق في سرعة التوزيع، والضبط القابل للبرمجة لحجم التعبئة لكل دورة.
7. Precision Cartridge Filling Fixture& Cartridge Piston Pressing Fixture
Customized filling fixtures ensure accurate positioning and quantitative filling:
490ml 10:1 AB cartridge filling fixture ×1 50ml 10:1 AB cartridge filling fixture ×1
8. تكوين رأس التوزيع – نظام توزيع مزدوج المفعول مضاد للتنقيط
الآلة مزودة بـمجموعة واحدة من رؤوس التوزيع مزدوجة المفعول، مصممة خصيصاً للتحكم الدقيق في توزيع المواد اللاصقة ثنائية المكونات.
أرسل استفسارك الآن
تكوين الآلة - الجانب الخلفي
المنظر الخلفي – نظام تغذية المواد ونظام تحميل الخراطيش الأوتوماتيكي
تم تصميم الجانب الخلفي من الآلة لتوفير إمدادات لاصقة مستقرة ومعالجة الخراطيش تلقائيًا، مما يحسن كفاءة الإنتاج ويقلل من التشغيل اليدوي.
1. نظام تغذية مزدوج بقرص ضغط سعة 20 لترًا
مزودة بمجموعتين من ألواح الضغط القياسية سعة 20 لترًا، متوافقة مع براميل ذات جوانب مستقيمة سعة 20 لترًا، ومناسبة للتغذية المستمرة للمواد اللاصقة المكونة من عنصرين.
2. نظام أسطوانة الرفع الدقيق
مزودة بأربع أسطوانات رفع دقيقة لضمان حركة لوحة الضغط المتوازنة، وضغط المواد بسلاسة، وأداء تغذية مستقر.
3. نظام مضخة قياس المواد اللاصقة عالية اللزوجة
مجهزة بمجموعتين من مضخات التغذية المقاومة للتآكل، مصممة خصيصًا لنقل المواد اللاصقة المعجونية عالية اللزوجة والمواد الصناعية.
4. نظام محرك سيرفو
مزودة بمجموعتين من محركات المؤازرة ومخفضات تروس متطابقة لتوفير خرج طاقة مستقر وضمان توزيع المواد بسرعة عالية ودقة.
5. التحكم المستقر في تدفق المواد
يتم تشغيل مضخات التغذية بواسطة أسطوانات هوائية للحفاظ على معدل تدفق المواد مستقراً وتحقيق أداء قياس عالي الدقة.
6. خط أنابيب نقل صناعي
مزودة بأنابيب مصنوعة من مواد مقاومة للانفجار والتآكل ودرجات الحرارة العالية، وهي مناسبة لتطبيقات المواد اللاصقة الصعبة.
7. صمام مدخل الهواء الرئيسي للضغط
مزود بوحدة ترشيح وتزييت مدخل الهواء الرئيسي (نظام FRL)، والتي تقوم بتصفية الرطوبة والشوائب من الهواء المضغوط مع توفير التزييت للمكونات الهوائية الداخلية.
8. خزانة آلة من الفولاذ المقاوم للصدأ
خزانة كهربائية متكاملة من الفولاذ المقاوم للصدأ مزودة بعجلات تسوية عالمية، مما يوفر المتانة وسهولة الحركة والتركيب المريح.
أرسل استفسارك الآنميزات اختيارية لحلول حشو لاصقة AB مخصصة
تتوفر تكوينات إضافية وحلول مخصصة وفقًا لخصائص المواد اللاصقة المختلفة وعملية الإنتاج وبيئات التطبيق.
1. خيارات خزانات الضغط المصنوعة من الفولاذ المقاوم للصدأ بتقنية التفريغ
يمكن تجهيز الآلة بخزانات ضغط فراغ مخصصة بسعات مختلفة، بما في ذلك:5L-60L;For corrosive adhesives or chemical materials, the tank material can be upgraded from الفولاذ المقاوم للصدأ من SUS304 إلى SUS316لتحسين مقاومة التآكل وإطالة عمر الخدمة.
2. نظام التغذية الآلية للمواد
يمكن دمج نظام مضخة تغذية أوتوماتيكية اختياري لنقل المواد اللاصقة مباشرة من الحاويات الأصلية إلى خزانات التخزين المصنوعة من الفولاذ المقاوم للصدأ.
3. نظام إزالة الغازات بالتفريغ
يمكن تركيب نظام شفط اختياري لإزالة فقاعات الهواء من المواد اللاصقة A/B داخل خزانات التخزين.
فوائد:①Reduces bubbles;②Improves filling consistency;③Enhances final product quality.
4. نظام خزان ضغط الخلط
بالنسبة للمواد اللاصقة التي تتطلب تقليبًا مستمرًا أو تشتتًا متجانسًا أثناء التعبئة، يمكن تجهيز الآلة بخزانات ضغط مزودة بوظائف خلط.
الفوائد: ① يحافظ على تجانس المادة اللاصقة؛ ② يمنع انفصال المواد؛ ③ يضمن أداءً لاصقًا مستقرًا.
5. نظام تسخين بدرجة حرارة ثابتة
بالنسبة للمواد اللاصقة الحساسة للحرارة، يمكن لنظام التسخين الحفاظ على درجة حرارة المادة ثابتة.
فوائد:①Keeps adhesive viscosity consistent;②Ensures smooth dispensing and reliable filling accuracy.
6. تعديل مرن لنسبة الخلط وحجم التعبئة
تدعم الآلة نسبًا وقدرات مخصصة من خلال معايير قياس قابلة للتعديل وتجهيزات تعبئة قابلة للتبديل.
الميزات: ① يدعم نسب A/B مختلفة؛ ② متوافق مع خراطيش متنوعة؛ ③ إمكانية ضبط حجم التعبئة؛ ④ مناسب لمتطلبات تركيبات لاصقة مختلفة
7. خيارات نظام التغذية بخزان الضغط / اللوح
يمكن اختيار طرق إمداد المواد المختلفة وفقًا للزوجة اللاصقة وخصائص التدفق.
حلول مخصصة لتطبيقات لاصقة متنوعة
بفضل خيارات التكوين المرنة، يمكن تخصيص الآلة لتناسب مواد مختلفة مكونة من عنصرين.يسمح التصميم المعياري للعملاء باختيار الوظائف المناسبة بناءً على خصائص المواد ومواصفات الخراطيش ومتطلبات الإنتاج.تقدم شركة WEFILL TECH حلولاً مخصصة لتعبئة المواد اللاصقة AB بناءً على خصائص المواد، وأشكال التغليف، ومتطلبات الإنتاج. تواصلوا معنا للحصول على حلول معدات مصممة خصيصاً لتلبية احتياجاتكم.
المواد والتطبيقات المتوافقة
مجموعة واسعة من المواد اللاصقة ثنائية المكونات
The WEFILL-CAR-AB-F003-490-50 Semi-Automatic High-Viscosity Liquid Paste AB Adhesive Filling & Capping Machine is designed for precise filling of a wide range of two-component adhesives, راتنجات الإيبوكسيوالمواد منخفضة اللزوجة.
تشمل المواد المتوافقة ما يلي:
● راتنجات الإيبوكسي؛ ● مواد لاصقة من البولي يوريثان (PU) ثنائية المكونات؛ ● مواد لاصقة أكريليك (MMA)؛ ● مواد لاصقة ومانعة للتسرب من السيليكون؛ ● مواد لاصقة هيكلية؛ ● مواد لاصقة لألواح الحجر؛ ● مواد مانعة للتسرب للجص؛ ● مواد لاصقة لتثبيت حديد التسليح؛ ● مركبات الصب؛ ● سيانوأكريلات؛ ● شحوم ومعاجين تشحيم؛ ● مواد مانعة للتسرب عالية اللزوجة؛ ● مواد كيميائية أخرى ثنائية المكونات مصممة حسب الطلب● لاصق الأبقار وما إلى ذلك
القطاعات المستهدفة:
تُستخدم هذه الآلة على نطاق واسع في الصناعات التي تتطلب تعبئة دقيقة بنسب محددة، وتغليفًا نظيفًا، وأداء توزيع موثوق، بما في ذلك:
● تصنيع الإلكترونيات؛● تصنيع الأجهزة الكهربائية؛● صناعات الأجهزة الطبية والرعاية الصحية؛● تطبيقات معالجة وتغليف الأغذية؛● البناء والهندسة المدنية؛● صناعة السيارات؛● تطبيقات الفضاء الجوي؛● صناعة الطاقة الكهروضوئية (الطاقة الشمسية)؛● صناعة الآلات والمعدات الصناعية؛● الأجهزة المحمولة والإلكترونيات القابلة للارتداء؛● التشخيص المختبري؛● منتجات الرعاية الصحية للحيوانات؛● صناعات الهدايا والديكور والحرف اليدوية؛● معالجة الأحجار والألواح؛● تغليف السوائل وتغليف المواد الكيميائية الصناعية؛● التطبيقات المتعلقة بالدفاع
العلامات التجارية المتوافقة مع المواد اللاصقة:
The WEFILL-CAR-AB-F003-490-50 filling system is compatible with many internationally recognized adhesive brands, including:
● 3M؛ ● هينكل (لوكتيت)؛ ● شركة هانتسمان؛ ● شركة إتش بي فولر؛ ● مواد لاصقة هندسية من بيرمابوند؛ ● بوليمرات عالية الأداء من آي تي دبليو؛ ● ماستر بوند؛ ● مواد كيميائية من إم جي؛ ● مواد لاصقة صناعية من ديلو؛ ● شركات تصنيع أخرى للمواد اللاصقة والمانعة للتسرب الصناعية.
التطبيقات النموذجية:
AB cartridge filling • Two-component adhesive repackaging • High-Viscosity Liquid Paste material dispensing • Industrial adhesive filling • Precision chemical packaging
